Виброплита (трамбовка) своими руками

Приветствую, Самоделкины!
Наконец-то наступают теплые деньки, календарная весна в самом разгаре, и самое время начинать строительный сезон. В этом году у автора канала «TEXaS TV» планов по строительству довольно много, поэтому он обещает радовать нас проектами на строительную тематику. Начнем, пожалуй, с одного из самых важных инструментов на стройке – это виброплита, без которой не обходится ни одно строительство.
Основанием будущей виброплиты послужит завалявшийся в закромах вот такой лист металла:
Виброплита (трамбовка) своими рукамиМеталл для подобных проектов желательно использовать, как говорится, чем толще – тем лучше. В данном примере толщина листа составляет почти 10мм, а если быть точным, то 9,9мм.
Виброплита (трамбовка) своими рукамиТеперь из этого листа необходимо вырезать полосу шириной 350мм, это будет ширина трамбовки будущей вибрационной плиты.
Виброплита (трамбовка) своими рукамиРезать такой достаточно толстый металл болгаркой, честно сказать так себе работа. В данном случае не помешал бы инструмент посерьезней, например, плазморез, но за неимением оного, болгарка в помощь.
Виброплита (трамбовка) своими рукамиПосле проделанной работы при помощи УШМ, а потом и сваркой получилось вот такое основание с изгибами с обеих сторон по краям. Да, без сварки здесь не обошлось.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиДалее займемся самой основной частью виброплиты – изготовим вибратор. Как ни странно, но для его изготовления автор решил использовать вот такой вот старый неисправный двигатель, когда-то успешно выполняющий свою работу на бензоколонке.
Виброплита (трамбовка) своими рукамиДля начала конечно же данный двигатель необходимо разобрать. Начнем с того, что избавляемся от клеммной колодки, она нам больше не понадобится (ну если только как крышка).
Виброплита (трамбовка) своими рукамиДалее нашему взору открывается статор, который мы тоже будем извлекать, но сначала необходимо снять шкив. Здесь он на резьбе и это конечно самопал, но для наших целей сойдет.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиСнимаем клеммы и теперь можно разобрать сам движок. Здесь все довольно просто, необходимо открутить 3 болта и с помощью молотка снять боковую крышку.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиИ вот она наша основная деталь – ротор, который нам предстоит немного доработать.
Виброплита (трамбовка) своими рукамиНо прежде все же необходимо удалить обмотку, так как здесь она уже ни к чему, ну есть только для веса. С помощью молотка извлекаем обмотку из корпуса двигателя.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиОбмотка удалена, теперь мы имеем абсолютно пустой корпус. На данном этапе можно заняться доработкой ротора. Размечаем вращающуюся часть и вновь вооружаемся болгаркой. Необходимо разрезать ротор на 2 части.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиРотор располовинен, на выходе получаем отличный вал, на которой осталось приварить одну из получившейся болванок. Как ни странно, но на эту идею автора подтолкнул вибромоторчик от старого телефона.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиПосле сварки получился вот такой эксцентрик, почти как в заводском вибраторе.
Виброплита (трамбовка) своими рукамиПодшипники пока поставим старые, для пробы пойдет, а заменить в любом случае не проблема.
Виброплита (трамбовка) своими рукамиДальше в обратном порядке – собираем все на свои места.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиКогда все компоненты установлены, закрываем корпус, и можно провести небольшой тест и посмотреть, что же у нас получается на данном этапе. Для этого движок притянем саморезами к столу и с помощью дрели зададим вращение.
Виброплита (трамбовка) своими рукамиПри нажатии на пусковую кнопку дрели, инструменты, лежащие на столе, запрыгали. Автор признается, что такой сильной вибрации он не ожидал. Давайте быстрее все доделаем и посмотрим, на что будет способно завершенное устройство.
На данном этапе получившийся вибратор можно установить на основание, выполненное из толстого листа металла, выставить по осям и сделать разметку под крепеж.
Виброплита (трамбовка) своими рукамиДалее керним и сверлим необходимые отверстия.
Виброплита (трамбовка) своими рукамиЗатем в получившийся отверстиях необходимо нарезать резьбу м10.
Виброплита (трамбовка) своими рукамиВ качестве шпилек мастер использовал автомобильные болты, лишняя прочность здесь не помешает.
Виброплита (трамбовка) своими рукамиЛишние части срезаем болгаркой, ну и напоследок с обратной стороны прихватим все это дело сваркой.
Виброплита (трамбовка) своими рукамиТеперь настало время примерки.
Виброплита (трамбовка) своими рукамиКак видим, все село идеально. И здесь автор вновь не смог удержаться и еще разок попробовать еще не законченное устройство в работе.
Виброплита (трамбовка) своими рукамиОпять дрель, пуск и, как видите все отлично работает. Более подробно процесс сборки самодельной виброплиты (трамбовки) показан в видеоролике автора:

Далее необходимо изготовить площадку под двигатель. Ее автор решил делать из того, что было под рукой. В данном примере в ход пошли обрезки 16-ого швейлера.
Виброплита (трамбовка) своими рукамиТакже нужны будут антивибрационные проставки, их роль будут выполнять вазовские подушки, благо стоят они недорого.

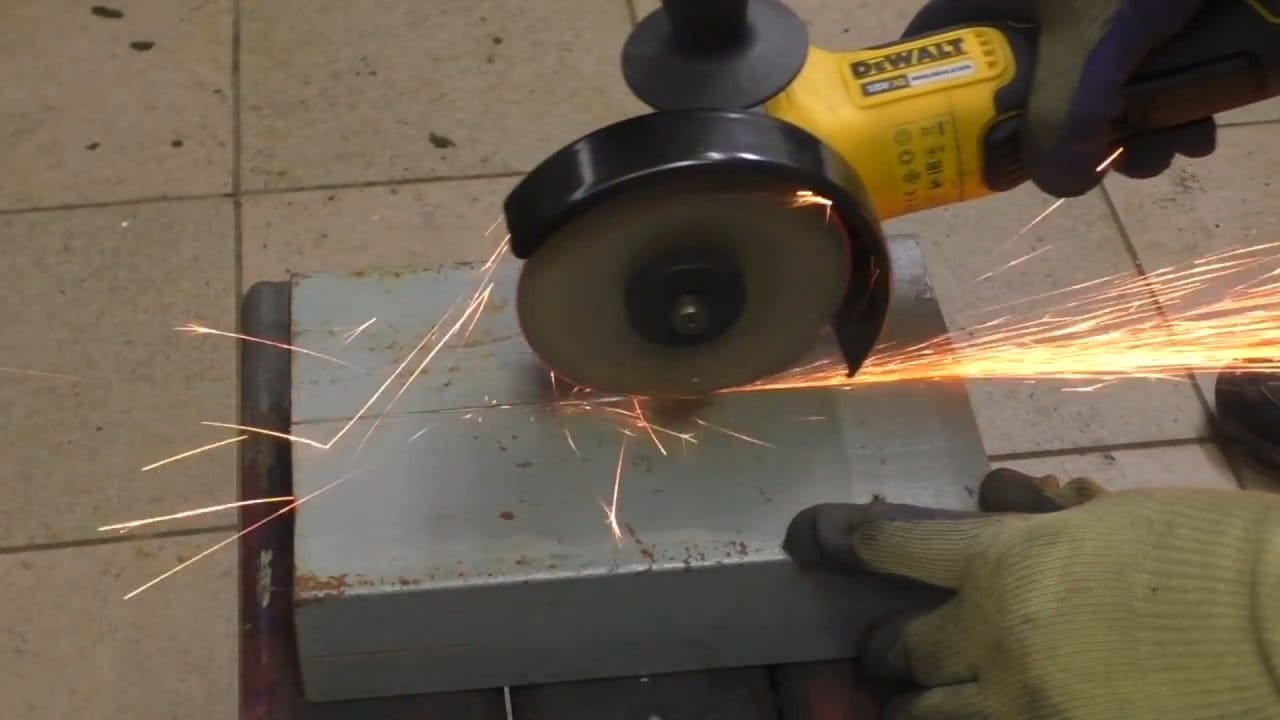

Виброплита (трамбовка) своими рукамиКусок швеллера необходимо разрезать вдоль, чтобы получить две абсолютно одинаковые заготовки.
Виброплита (трамбовка) своими рукамиДалее следует еще одна примерка и разметка под крепеж подушек.

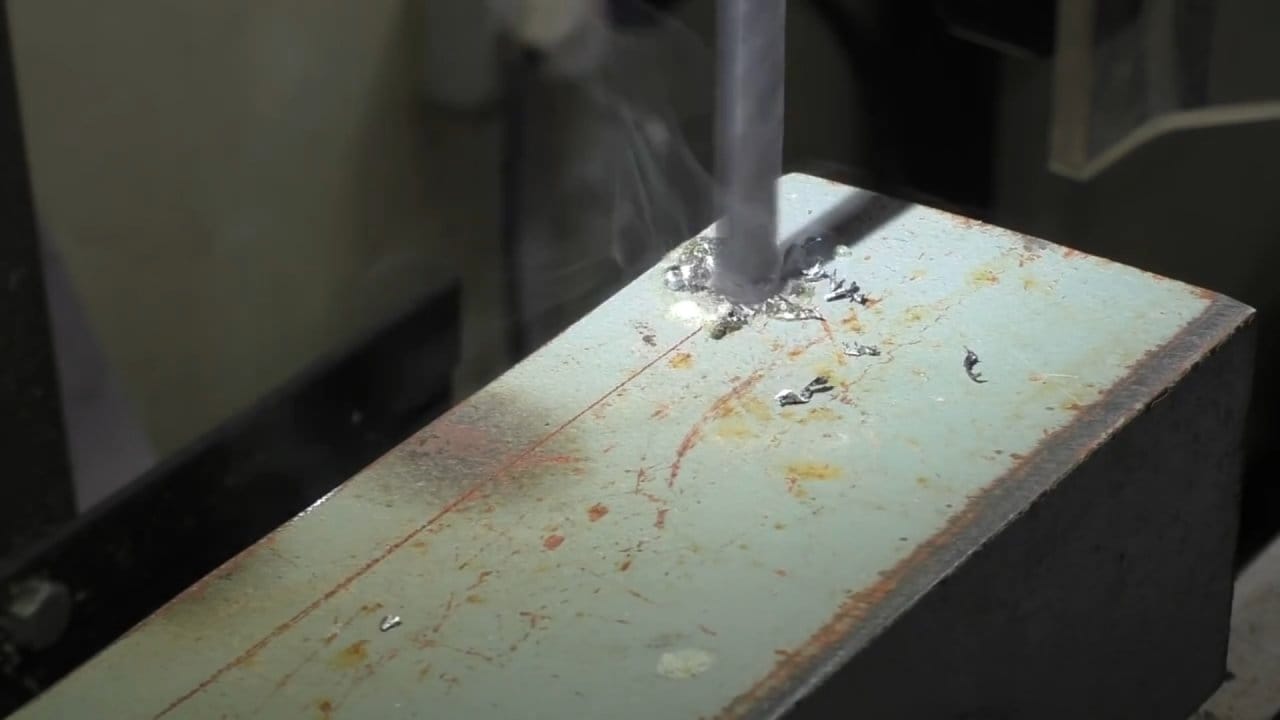

Виброплита (трамбовка) своими рукамиВсе размеры здесь произвольные, ну а дальше делаем отверстия сверлом на 10мм.
Виброплита (трамбовка) своими рукамиПолучившиеся уголки будут расположены следующим образом:
Виброплита (трамбовка) своими рукамиВ просверленные отверстия будут установлены подушки, а сверху расположится площадка, на которую будет крепиться двигатель.
Виброплита (трамбовка) своими рукамиТеперь подготовим площадку-основание, для того чтобы приварить наши крепежи.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиДалее снова сварка, а затем устанавливаем подушки на свои места и прикручиваем их гайками, чтобы определить точный размер верхней площадки, которую тоже будем делать из обрезков швеллера.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиОтрезаем от швеллера необходимый кусок, в данном примере длина отрезка равна 300мм.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиДалее получившийся отрезок необходимо распустить вдоль. Конечно в идеале неплохо было бы найти подходящий швеллер, но мы не ищем легких путей и, повторюсь, делаем из того, что имеем под рукой, а под рукой у мастера был только такой швеллер.
Виброплита (трамбовка) своими рукамиТеперь сверлим необходимые отверстия, конечно предварительно сделав примерку и разметку.
Виброплита (трамбовка) своими рукамиЗатем, получившееся отверстия необходимо немного доработать при помощи болгарки. Размечаем и выпиливаем все лишнее.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиДалее следует снова примерка. Ставим все на свои места и затягиваем гайки.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиНа данном этапе можно узнать размер недостающей части стола. В данном примере эта цифра составляет 120мм.
Виброплита (трамбовка) своими рукамиВ расход идет еще один кусок все того же швеллера.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиТеперь эту конструкцию осталось сварить воедино. Но первым делом для лучшего провара сделаем расшивку, ну а дальше сварочные работы.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиНе стоит забывать об эстетике, зачищаем сварочный шов.
Виброплита (трамбовка) своими рукамиДалее ставим площадку на свое место и фиксируем вибратор.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиКак видите, все отлично, можно продолжать дальше.
Теперь можно заняться изготовлением ручки. За основу автор взял двадцатую трубу и какие-то старые сайлентблоки, которые были у него в гараже.
Виброплита (трамбовка) своими рукамиОсталось запрессовать сайлентблоки и основа для ручек готова.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиПолучилось довольно неплохо, осталось еще сделать парочку упоров и готово.
Виброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиВиброплита (трамбовка) своими рукамиК сборке все готово, осталось установить двигатель и можно испытывать получившееся самодельное устройство. Но к сожалению двигатель еще не приехал, поэтому устанавливать его и испытывать работу полностью готового устройства мастер планирует позже. Но как мы видели при испытании дрелью, платформа отлично работает.

Благодарю за внимание. До новых встреч!
