Уличное джакузи с подогревом воды от глиняной ракетной печи

Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиИз этой статьи мы узнаем как можно сделать джакузи прямо во дворе домовладения. Причем для этого джакузи не нужны насосы, ТЭНы и соответственно электричество. Для подогрева воды мастер использует печь через которую проходит трубка с водой. Вода в данном случае течет самотеком. Что интересно, ракетную печь он сделал из замеса глины, песка и соломы.
Давайте посмотрим два коротких видео ролика.

Инструменты и материалы:
-Ванна;
-Цементная смесь;
-Медные трубки;
-Сантехническая арматура;
-Крепеж;
-Фанера;
-Деревянный поддон;
-Ламинат;
-Уровень;
-Глина;
-Песок;
-Солома;
-Вода;
-Оцинкованный лист металла;
-Пластиковая труба; Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиШаг первый: основание и установка ванны

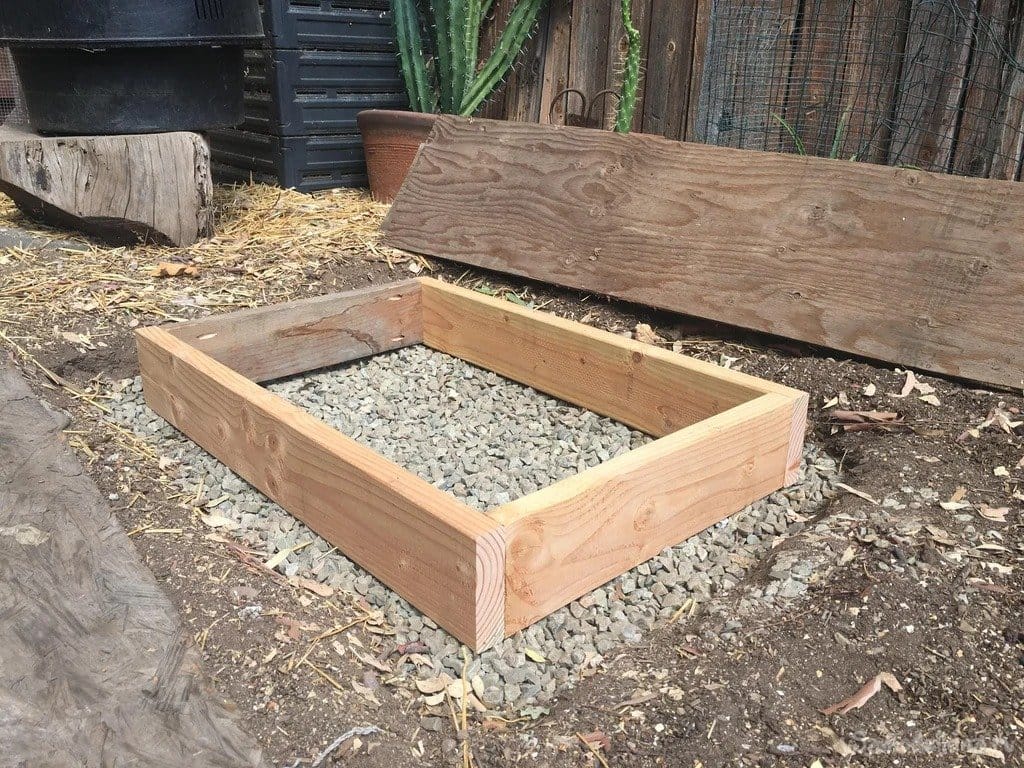

У мастера была ванна из стекловолокна. Для ее установки он выбрал ровное место, достаточное для установки и ванны и печи. Выровнял площадку, сделал опалубку и залил бетон.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиПосле застывания бетона временно установил на площадку ванну и проверил уровень.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиЗатем вокруг бетонной площадки сделал деревянный каркас. Сверху каркас закрывается листом фанеры. Высота каркаса такова, чтобы нижняя часть ванны стояла на бетонном основании, а верхняя выступала выше фанерного листа.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиВ фанере размечает и вырезает отверстие и устанавливает ванну.Уличное джакузи с подогревом воды от глиняной ракетной печиЗатем, после установки сантехнической арматуры, стенки каркаса будут закрыты досками, а верх закрыт ламинатом.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиШаг второй: сантехника
Перед закрытием каркаса досками мастер устанавливает сантехническую арматуру.
Сначала устанавливает слив и перелив. На сливную трубу устанавливает кран и в дальнейшем вода слитая из ванны будет использоваться для полива растений.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиДля системы подогрева воды мастер сверлит в ванной два отверстия. Одно отверстие снизу, и из него вода будет течь по трубке, через печь, и изливаться из верхнего отверстия.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиШаг третий: трубка
Для циркуляции воды мастер использует медную трубку. Из трубки с гайками на концах наматывает на пластиковой трубе змеевик. Затем змеевик будет помещен в печь, а концы трубы подключены к штуцерам ванны.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиШаг четвертый: печь
Для изготовления печи мастер использует детали сделанные из глины, песка и соломы. Соотношения могут быть разными, но обычно это 2-4 части песка, 1 часть глины, 1/2 части воды и немного соломы.

Все эти материалы мастер тщательно перемешивает. В конце добавляет три упаковки воздушного риса.

Перед замесом мастер сделал форму из металлического листа. Всего нужно сделать шесть колец: четыре стандартной высоты, и один двойной во внутрь которого закладывается змеевик.

Затем у одной заготовки нужно вырезать часть стенки в форме клина.
Высота стандартного кольца 13 см, диаметр наружный 28 см, а внутренний 13 см.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиВырез на одном кольце сделан со смещением и нужен для смещения огня во вторичной камере и в результате создания завихрения. В результате этого пиролизные газы будут дожигаться в верхней части.Уличное джакузи с подогревом воды от глиняной ракетной печи

Дальше мастер приступает к сборке печи. Печь он собирается установить на платформу с колесами, чтобы можно было ее переместить в случае необходимости.

На платформу укладывает основание из негорючего материала. Сверху помещает кольцо с вырезом. Смачивает его верхнюю часть и укладывает двойное кольцо со змеевиком. Штуцера змеевика должны быть развернуты в сторону штуцеров подключения на ванной.

На самое верхнее кольцо мастер установил три глиняных небольших диска. Они пригодятся если будет нужно например вскипятить воду, или пожарить яичницу-)))

Затем в отверстие в нижнем кольце просовывает металлическую трубу. Край трубы должен располагаться сантиметрах в 5 от центра камеры дожига.

Дальше нужна труба из картона, которую нужно обернуть бумагой и разместить перед нижним отверстием камеры. Диаметр трубы 13 см.

Дальше нужно обмазать трубу тем же материалом, а сверху установить оставшиеся кольца. Все стыки нужно тщательно замазать глиной.

После высыхания глины картонная труба удаляется.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печи

Шаг пятый: соединения и мелкие детали
Для соединения змеевика с ванной мастер использует пластиковую трубу. Она гибкая и ее легко можно согнуть под нужным радиусом.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиДля защиты ванны от попадания мусора мастер сделал крышку. По низу каркаса уложил камни, они создают красивый дизайн и служат для защиты от кур (чтоб куры не разгребали землю). Так же мастер сделал и установил ступеньку для удобства поднятия в ванну.Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиТеперь нужно заполнить ванну водой и зажечь печь. Нижнее отверстие нужно закрыть металлом, оно нужно только на начальной стадии растопки горючего.По мере прогорания топлива вода будет циркулировать по змеевику, нагреваться и поступать в ванну.
На видео видно, как из верхней трубки выходит воздух.
Уличное джакузи с подогревом воды от глиняной ракетной печиУличное джакузи с подогревом воды от глиняной ракетной печиВсе готово. Мастер установил по углам свечи и приступил к обряду джакузирования-)))Уличное джакузи с подогревом воды от глиняной ракетной печи
