Светодиодная лампа «Волны на воде»

>

Из этой статьи мы с вами узнаем, как сделать атмосферную лампу, которая загорается так же, как расходятся волны по поверхности воды. Ее можно поставить на стол, полку или прикроватную тумбочку, чтобы создать гармоничную атмосферу и доставить удовольствие пользователю. Для изготовления такой лампы нужны следующие
Инструменты и материалы:-Ардуино Уно;-Емкостный сенсорный датчик AT42QT1070;-Кольцо Neopixel 12 x 5050 RGB LED;-Кольцо Neopixel 24 x 5050 RGB;-Кольцо Neopixel 40 x 5050 RGB;-Адресуемая светодиодная лента;-АКБ 9 В;
-Картон 25см х 25см;
-Керамическая миска 20 см x 6,2 см;
-Акрил;
-Термопистолет;
-Паяльные принадлежности;
-Инструмент для зачистки проводов;
-Провод;
-Кабельные стяжки;
-Изолента;
-Токопроводящая медная лента;
Шаг первый: схема и принцип работы
Работа светильника основана на емкостном датчике. При касании поверхности по лампе как бы расходятся волны.

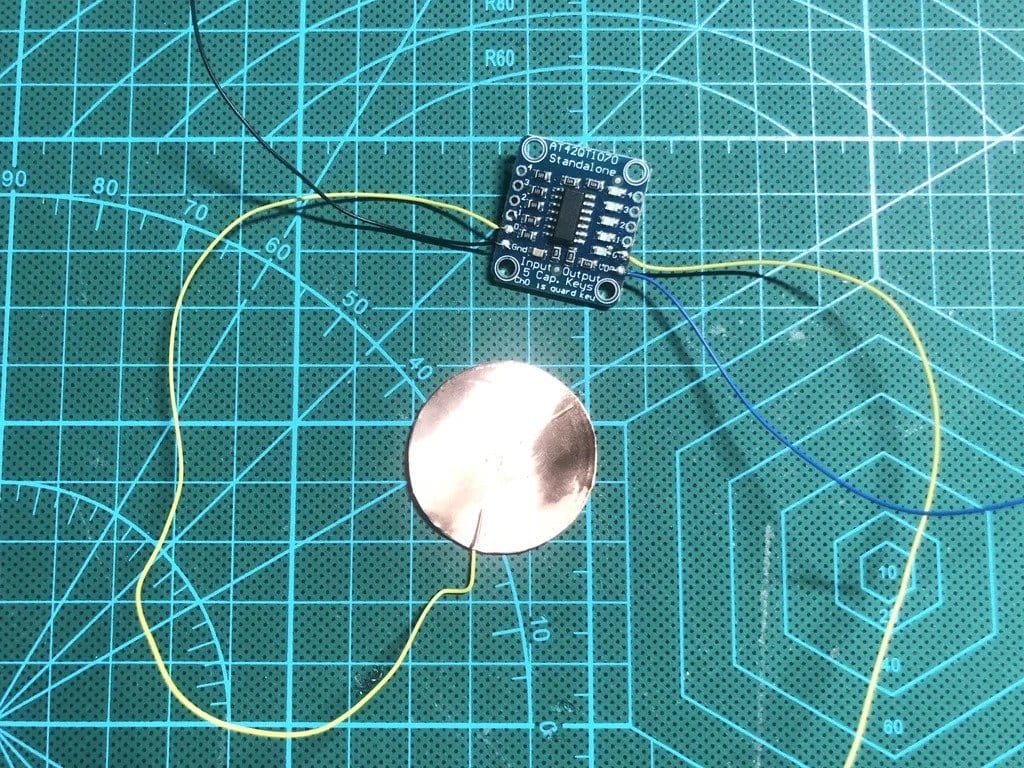

Собирается устройство по схеме приведенной ниже. Открытый синий провод предназначен для подключения токопроводящей ленты.
Шаг второй: сборка схемы
Дальше нужно зафиксировать положение неопиксельных колец нейлоновыми стяжками как на фото.
Собрать схему в соответствии с приведенной выше схемой.
Шаг третий: код
Подключаем плату Arduino к компьютеру. Устанавливаем библиотеки библиотеки Adafruit NeoMatrix.
Загружаем код:
water.ino
Можно изменить код следующим образом (где #define PIXEL_COUNT 111 – общее количество светодиодов):
 Показать / Скрыть текст#define BUTTON_PIN 4
#define PIXEL_PIN 6
#define PIXEL_COUNT 111
#define BRIGHTNESS 50

bool oldState = HIGH;
int showType = 0;

Регулировка цвета светодиодов colorInnerRing (strip.Color (0, 150, 150), 200);
 Показать / Скрыть текстvoid startShow(int i) {
switch(i){
case 0: colorAll(strip.Color(0, 0, 0), 0); // Black/off
break;
case 1:
colorlast4(strip.Color(0, 255, 255), 0);
colorInnerRing(strip.Color(0, 150, 150), 200);
colorInnerRing(strip.Color(0, 255, 255), 0);
colorMiddleRing(strip.Color(0, 150, 150), 200);
colorInnerRing(strip.Color(0, 150, 150), 0);
colorMiddleRing(strip.Color(0, 255, 255), 0);
colorOuterRing(strip.Color(0, 150, 150), 200);
colorInnerRing(strip.Color(0, 0, 0), 0);
colorMiddleRing(strip.Color(0, 150, 150), 0);
colorOuterRing(strip.Color(0, 255, 255), 200);
colorInnerRing(strip.Color(0, 0, 0), 0);
colorMiddleRing(strip.Color(0, 0, 0), 0);
colorOuterRing(strip.Color(0, 150, 150), 200);
colorOuterRing(strip.Color(0, 0, 0), 0);
//colorAll(strip.Color(0, 0, 0), 0);
break;}
}

В этой строке «I» обозначает количество светодиодов. Внутреннее кольцо Neopixel имеет 12 светодиодов, поэтому код будет «I = 0; I <12 дюймов.
для (uint16_t i = 0; i <12; i ++)
void colorInnerRing(uint32_t c, uint8_t wait) {
for(uint16_t i=0; i<12; i++) {
strip.setPixelColor(i, c);
}
strip.show();
delay(wait);
}
Шаг четвертый: основание
В качестве основания для колец мастер использует картон. Вырезает круг по внутреннему диаметру тарелки. Закрепляет кольца на картоне. По центру устанавливает медную пластину, подключенную к емкостному датчику.

Картонный диск укладывает в тарелку. По внутренние стенки тарелки приклеивает светодиодную ленту.
Подключает питание и проверяет работу.
