Сундук с магической сферой для проведения спиритического сеанса

>

Собственно сам сундук изготавливать не нужно, он приобретается отдельно, да и остальные комплектующие. Это скорее сборка готовых деталей в одно устройства. Но, интересен сам результат. Впрочем, давайте посмотрим демонстрационное видео.

Интересно? Предыстория изготовления этого устройства следующая.
У автора этой самоделки есть девушка, которая очень любит фильм студии Walt Disney Pictures «Дом с привидениями». В этом фильме есть такой персонаж мадам Леота, которая заточена в стеклянном шаре. Именно этот персонаж больше всего и нравился подруге мастера, и она даже начала собирать различные предметы на эту тему.

Именно в этот период мастеру в руки попала видеопоздравительная открытка. Она сделана по принципу музыкальной поздравительной открытки, только дополнительно установлен ЖК-экран и некоторые дополнительные детали. Обычно такие устройства помещаются в обычную картонную открытку и при ее открытии воспроизводится звук, а в данном случае воспроизводится еще и видео.

Подумав он решил сделать подарок своей девушки, сделав устройство напоминающее о персонаже из фильма.

Инструменты и материалы:-Поздравительная видеооткрытка;-Небольшой сундук;-Деревянные дюбели;
-Фанера;
-Клей столярный;
-Любая ткань;
-Провода;
-Двусторонний скотч;-Полусферическая линза (размер зависит от ЖК-экрана и воспроизводимого видео);-Клеевой пистолет;-Герметик;
Сундук с магической сферой для проведения спиритического сеансаСундук с магической сферой для проведения спиритического сеансаШаг первый: о видеооткрытке
Видео открытка имеет ЖК-экран, аккумулятор, некоторые электронные детали и, какой то магнитный выключатель типа геркона. Геркон нужен для того, чтобы включать и выключать устройство. На одной стороне открытки устанавливается геркон, на другой магнит. Когда открытка закрыта, магнит находится рядом с герконом, при ее открытии магнит отдаляется, геркон срабатывает и начинается воспроизведение видеофайла.

На устройстве есть мини-порт USB для зарядки аккумулятора, и небольшая карта памяти на 256 МБ.
Шаг второй: сундук
Небольшой сундук мастер приобрел в магазине. Внутри сундука будет установлена вся электроника включая динамик и аккумулятор. Для лучшего воспроизведения звука можно сделать в сундуке несколько небольших отверстий.
Сундук с магической сферой для проведения спиритического сеансаШаг третий: подготовка электроники
Все детали были закреплены на картонном листе. Необходимо аккуратно отклеить их от листа. Если провода на динамике, аккумуляторе, выключателе и USB-разъеме длинные, то больше делать ничего не нужно. В противном случае, нужно провода удлинить.
Сундук с магической сферой для проведения спиритического сеансаСундук с магической сферой для проведения спиритического сеансаСундук с магической сферой для проведения спиритического сеансаШаг четвертый: сборка
Сначала нужно установить внизу батарею и динамик. Их нужно разместить примерно по центру. Затем по углам приклеиваются четыре деревянных дюбеля. На дюбели устанавливается и закрепляется фанера. Сверху фанеры по центру приклеивается на двусторонний скотч электронная плата с ЖК-дисплеем.
Сундук с магической сферой для проведения спиритического сеансаСундук с магической сферой для проведения спиритического сеансаСундук с магической сферой для проведения спиритического сеансаСбоку ниже уровня фанеры закрепляется USB-разъем. Когда он не используется, он будет закрыт тканью.
Сундук с магической сферой для проведения спиритического сеансаМагнитный датчик состоит из двух частей – датчика / небольшой печатной платы, подключенной к большой печатной плате, и отдельного небольшого металлического диска, который физически касается сенсора / небольшой печатной платы. Когда два компонента соприкасаются, видеоплеер выключается и активируется, как только металлический диск прерывает контакт с датчиком. Мастер приклеил магнит к внутренней стороне крышки коробки, а датчик был приклеен горячим клеем к передней внутренней верхней части коробки. Оба войдут в контакт после закрытия коробки, в результате чего устройство будет в выключенном состоянии. При открытии крышки проводной датчик и магнит разрывают контакт, в результате чего видеоплеер включается и воспроизводит видеофайл с самого начала. Так же сбоку закрепляются кнопки регулировки громкости.
Сундук с магической сферой для проведения спиритического сеансаПрежде чем приступить к следующему шагу мастер тестирует работу устройства.

Шаг пятый: линза
Мадам Леоте нужен «хрустальный шар» и материал для закрытия областей ЖК-экрана, выходящих за стеклянную линзу. Мастер разместил полусферическую линзу в нужном месте на ЖК-экране, и от центровал ее относительно воспроизводимого видеофайла. Идея состоит в том, чтобы мадам Леота появлялась только в области линзы. Все остальные части должны быть закрыты тканью.
В том месте, где будет размещаться линза в ткани нужно вырезать отверстие по диаметру нижней части линзы.
Стык между линзой и тканью мастер закрывает кольцом из латунной проволоки. Это кольцо он сначала согнули спаял, а затем приклеил вокруг отверстия.

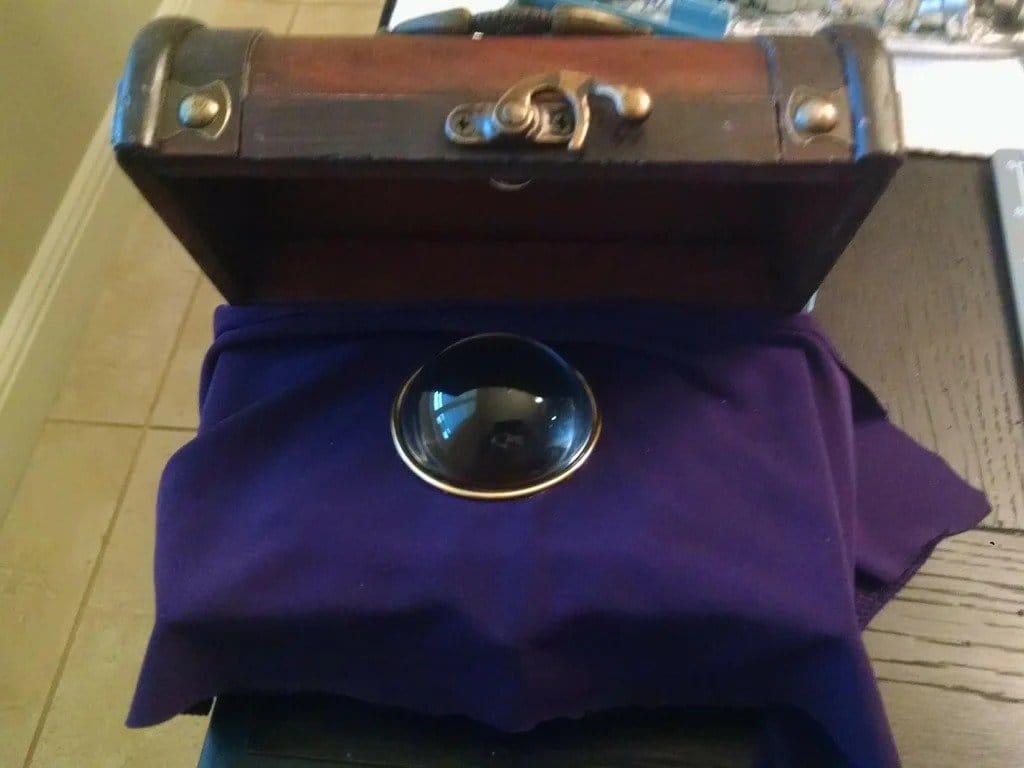

Сундук с магической сферой для проведения спиритического сеансаСундук с магической сферой для проведения спиритического сеансаТеперь должен получиться прямоугольник из ткани с вырезанным отверстием для линзы, металлическое кольцо приклеено непосредственно к верху / краю отверстия. Теперь нужно приклеить на ЖК-экран двусторонний скотч и сверху приклеить ткань с кольцом (линза уже должна быть установлена.
Оставшуюся ткань нужно заправить внутрь коробки.
Сундук с магической сферой для проведения спиритического сеансаДальше нужно зарядить аккумулятор через порт USB и устройство готово
Необязательно использовать видеофайл как в данном устройстве. В него можно “залить” любой пользовательский. Мастер нашел видео мадам Леота на YouTube, добавил музыку из Особняка с привидениями, а также вставил в видео туман в самом начале.
Видеоролик можно скачать ниже.
Коробка мадам Леота.
Вот такое интересное устройство получилось у мастера. Но здесь есть, где приложить немного творчества. Если синхронизировать устройство по сети вай-фай, то вполне можно проводить спиритические сеансы-)))
Например, спирист находится в комнате и вызывает духов, а ассистент в соседней комнате подыгрывает ему.
Правда, здесь есть большой риск, не все умеют так быстро бегать, как граф Калиостро из фильма “Формула любви”-)))
