Сборка лазерной рулетки

>

Сборка лазерной рулеткиВ этой статье мастер расскажет нам, как самостоятельно собрать лазерную рулетку. Устройство позиционируется мастером как очень точное.
Инструменты и материалы:-Инфракрасный лазерный датчик расстояния;-Микроконтроллер Firebeetle ESP32 IoT (с поддержкой Wi-Fi и Bluetooth);
-I2C 16 * 2 ЖК-дисплей Arduino с подсветкой RGB или аналог;
-Литий-ионный аккумулятор 3,7 В;-Цифровая кнопка или аналог;
-3D-принтер;-Изолента;
Шаг первый: о датчике
В устройстве мастер использует экономичный инфракрасный лазерный датчик, который отличается высокой точностью, обнаружением на большом расстоянии, видимым лучом и малым. Диапазоны измерения датчика 0,05 ~ 80 м для использования внутри помещений и 0,05 ~ 50 м на открытом воздухе. Имея выход через последовательный порт, он совместим со всеми видами плат контроллеров, такими как Arduino.
Питается датчик от напряжения 3,3 ~ 5 В.
Сборка лазерной рулеткиШаг второй: подключение оборудования
Дальше мастер собирает электронику. К сожалению, схему он не предоставил, но подключение не должно вызвать затруднений.

На микроконтроллер нужно загрузить код, который можно скачать ниже.
Codes(Arduino/ESP32)
Сборка лазерной рулеткиСборка лазерной рулеткиСборка лазерной рулеткиСборка лазерной рулеткиСборка лазерной рулеткиШаг третий: корпус
Корпус мастер напечатал на 3D-принтере. Для активации устройства на корпусе имеется кнопка.
Файлы для печати корпуса можно скачать ниже.
3D Modeling Files
Сборка лазерной рулеткиСборка лазерной рулеткиСборка лазерной рулеткиСборка лазерной рулеткиШаг четвертый: тест
После установки электроники в корпус мастер проводит тест лазерной рулетки.

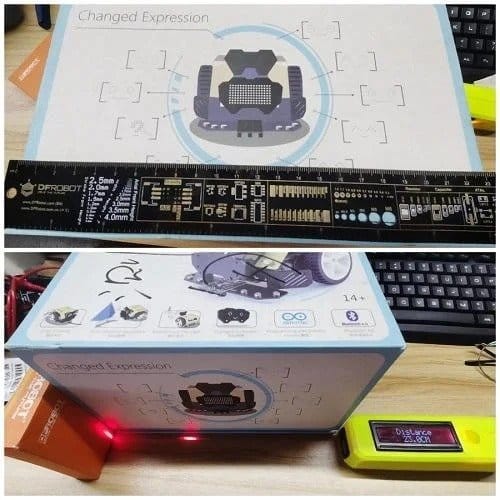

В качестве тестового объекта он использует картонную коробку. Коробка имеет длину 23 см, ширину 18,5 см и высоту 14 см. Тест показал именно такие цифры.
Сборка лазерной рулеткиСборка лазерной рулеткиСборка лазерной рулеткиСборка лазерной рулеткиВторой тест проводился на открытом воздухе и тоже показал отличные результаты.
Когда расстояние измерения превышает диапазон обнаружения, указанный датчиком, на ЖК-дисплее отображается сообщение «Вне диапазона».

Если диапазон обнаружения не превышен, обнаруженное расстояние будет отображаться в режиме реального времени. Если расстояние обнаружения меньше 1 м, оно будет отображаться в сантиметрах, если больше 1 м, он будет отображаться в метрах.
Сборка лазерной рулеткиСборка лазерной рулеткиСборка лазерной рулеткиСборка лазерной рулетки
