Рыба-удильщик на 3D-принтере

Чем украсить пруд на своем участке? Помимо живой рыбы можно изготовить и запустить в пруд рыбу-удильщика.


Для ее изготовления нужны следующие
Инструменты и материалы:
-Двигатель 3 В;
-Провод;
-Синий светодиод;
-10 скрепок;
-Скотч;
-Малярная лента;
-Толстая проволока;
-Трубка из пеностирола для бассейна;
-Клеевой пистолет;
-Суперклей;
-Изолента;
-Батарейный отсек;
-4 батареи, 1,5 В;
-Паяльное оборудование;
-Большой шприц;
-Ножницы;
-Маленький пластиковый контейнер;
-Плоскогубцы;
-Крепеж;
-Отвертка;
-Резистор;
-Маркер;
-Тонкий пенополистирол;
-Стриппер для проводов;
Шаг первый: печать деталей
На 3D-принтере нужно напечатать детали. Файлы для печати прилагаются.
Fish Tail New.stlFish Bot Body actual v2.stlFish Bot Body new 2 v3.stlШаг второй: подготовка двигателя и шприца

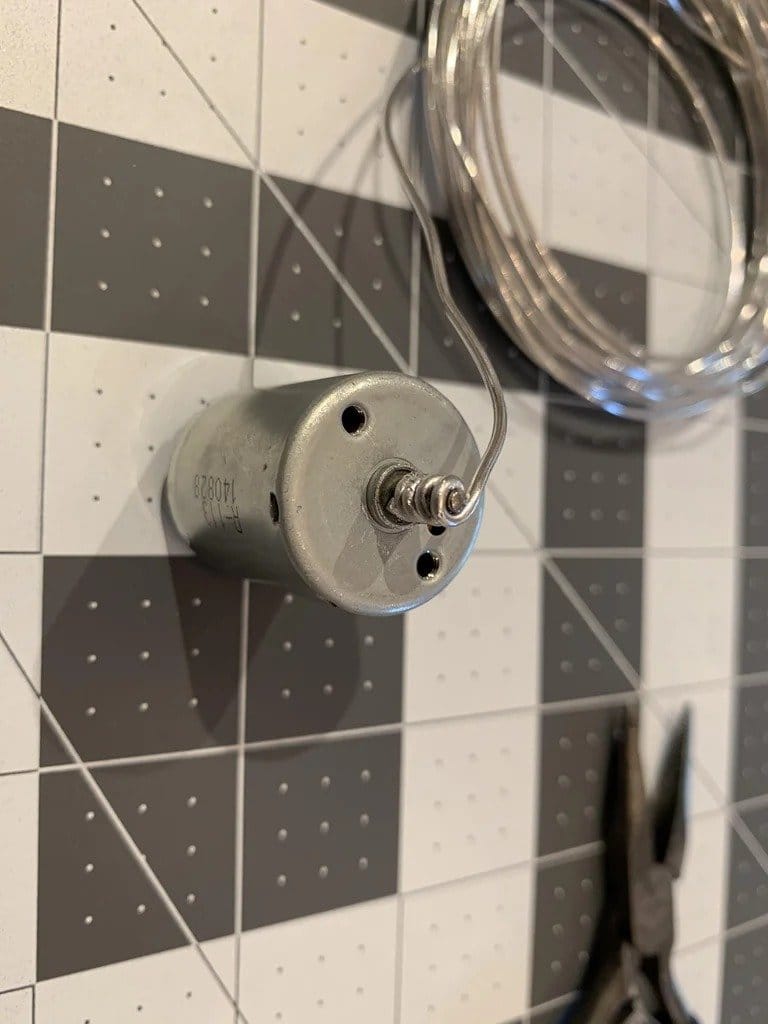

Вокруг вала двигателя нужно плотно намотать проволоку. Обрезать проволоку оставив конец около 3 сантиметров. Согнуть как на фото.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереШприц нужен такого диаметра, чтобы внутрь него, после некоторой обработки, мог поместится двигатель.
Шприц нужно обрезать так, чтобы получилась трубка около 7,5 сантиметров. Дальше нужно разогнуть скрепку, нагреть край и проделать в шприце два отверстия.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереШаг третий: хвост
Теперь нужно собрать хвостовой механизм.
Сначала нужно разогнуть две скрепки. Концы скрепок укладываются на кусочек малярного скотча.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереВ месте стыковки скрепок нужно нанести суперклей.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереЗамотать соединение.

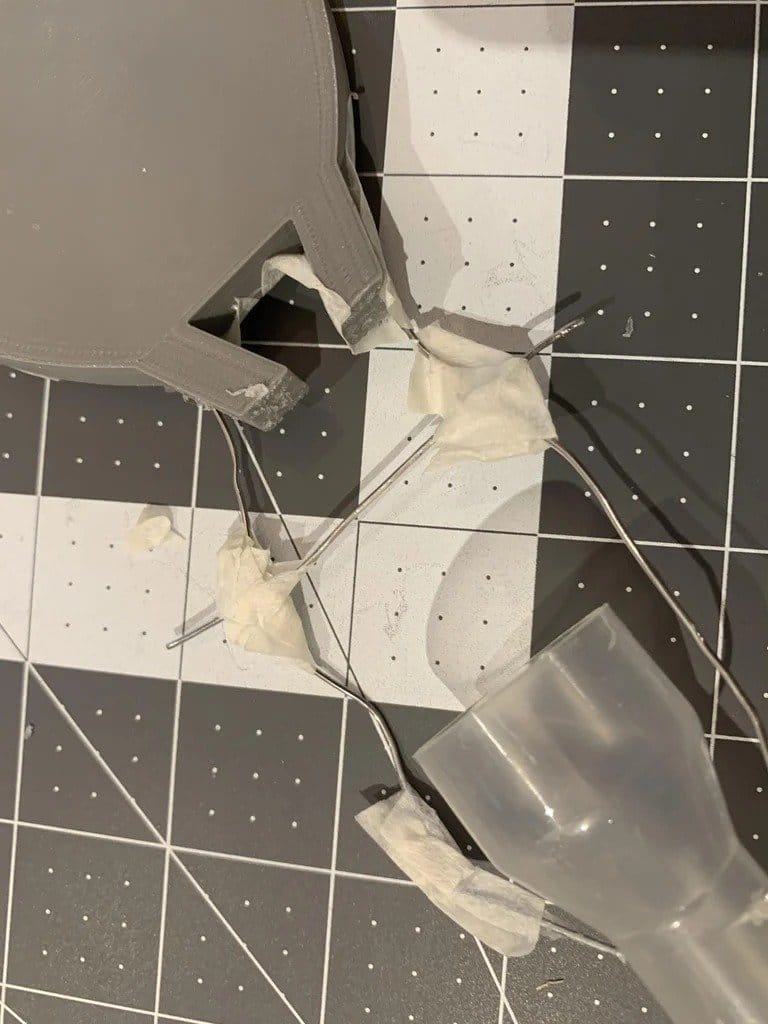

Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереПродеть скрепки в отверстие. Концы скрепок приклеить к выступам на хвосте и закрепить малярным скотчем.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереДальше нужно в шприц* установить двигатель на 1/3 и отметить положение рычага, установленного на валу. Напротив рычага нужно закрепить поперек два куска проволоки. Проволока располагается с разных сторон и не должна касаться друг друга.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереЭтот шаг не описан, но, наверное, он прогревал шприц и формировал посадочное место.
Шаг четвертый: установка мотора
С вала двигателя мастер снимает ранее установленный рычаг. Заклеивает корпус двигателя малярным скотчем (это нужно для того, чтобы клей не попал в двигатель). На носит на вал клей и устанавливает рычаг на место. Затем снимает малярный скотч.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереПрипаивает провода к контактам двигателя. Провода протягивает через шприц.

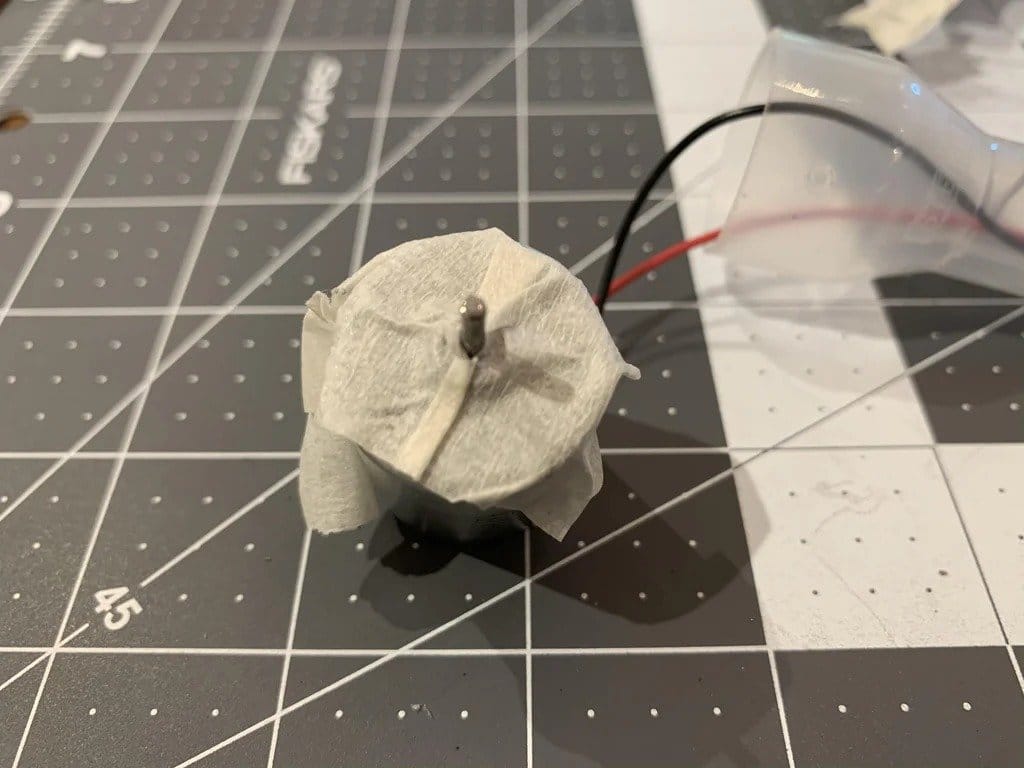

Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереЗаднюю часть двигателя заклеивает малярным скотчем. Устанавливает двигатель в шприц и фиксирует термоклеем. Рычаг закрепленный на валу должен помещаться между двумя поперечно закрепленными проволоками.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереШаг пятый: установка хвоста
Теперь нужно установить хвост с механизмом на левую часть рыбы. Для крепления двигателя мастер отрезает диск от трубки и приклеивает ее к корпусу. На круг приклеивает двигатель.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтере
Устанавливает ограничитель из проволоки.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереШаг шестой: светодиод

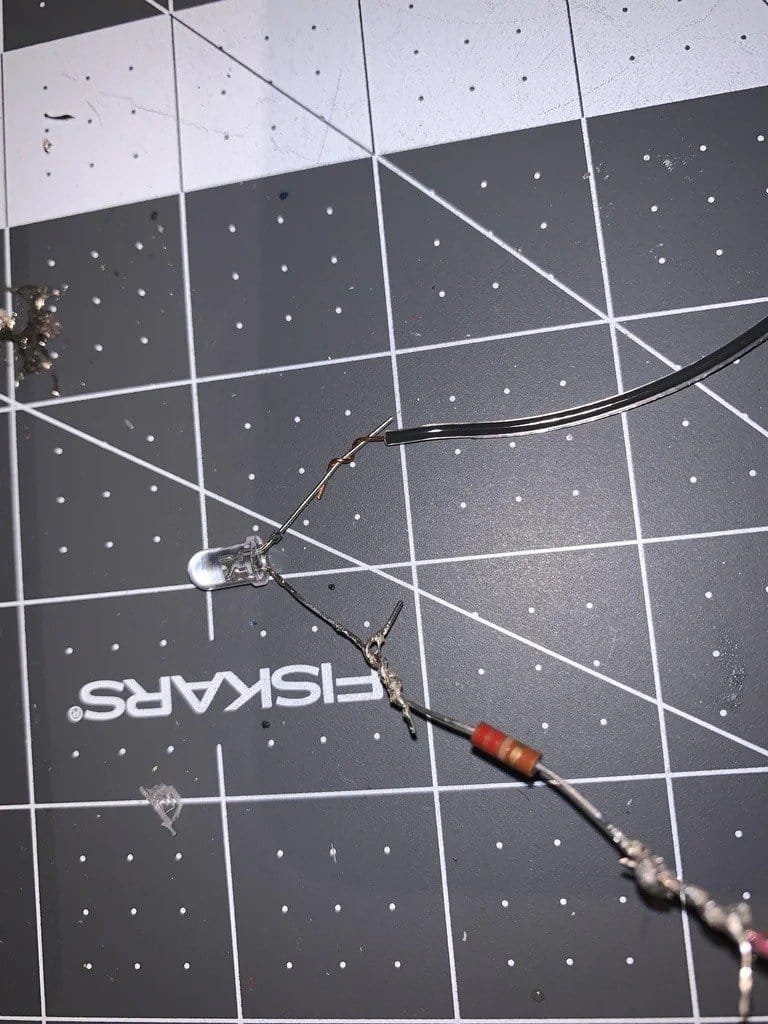

Припаивает к светодиоду резистор и провода. Место пайки изолирует.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереВ силиконовую трубку протягивает провода и светодиод. Конец трубки заливает термоклеем.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереТрубку вставляет в отверстие корпуса и фиксирует термоклеем.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереШаг седьмой: сборка
В пластиковом контейнере сверлит отверстия и протягивает провода. Контейнер закрепляет на одной из половин рыбы.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереПомещает в контейнер аккумулятор. Подключает провода к мотору и к светодиоду.

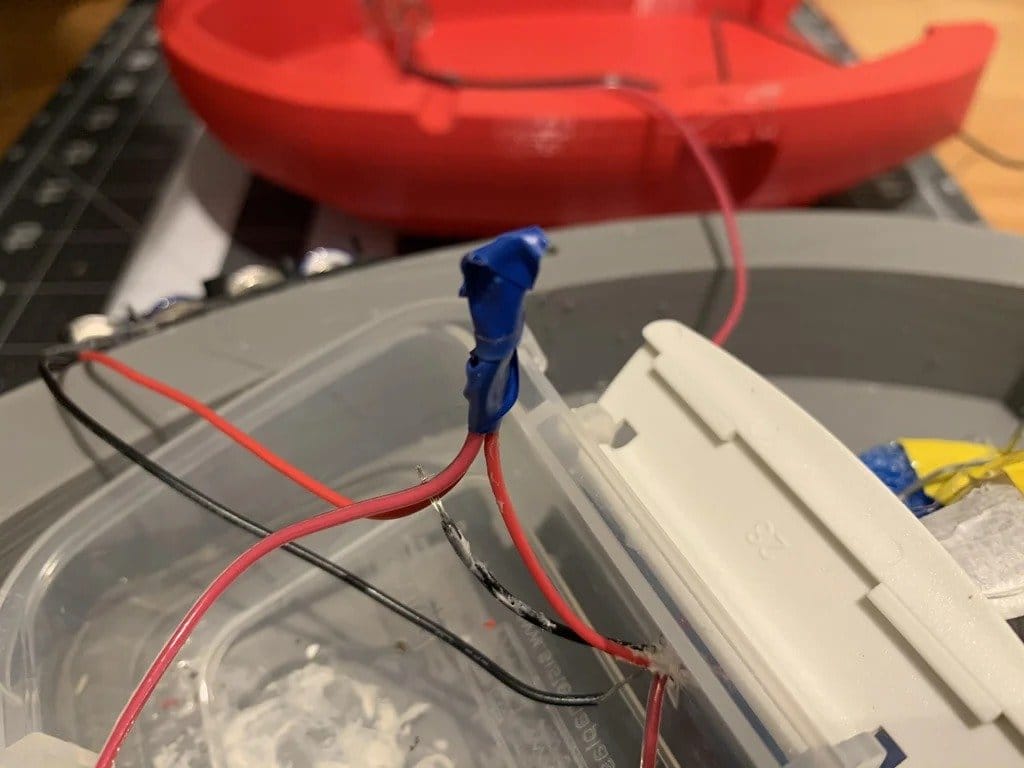

Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереПару проводов выводит наружу. Скрутив провода будет подаваться питание на светодиод и мотор. Закрывает крышку контейнера.
Рыба-удильщик на 3D-принтереТеперь нужно соединить две половины рыбы и зафиксировать винтами.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереПоследний шаг, это вырезать и приклеить к рыбе плавники.
Рыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтереРыба-удильщик на 3D-принтере
