Модель самолёта с изменяемой геометрией крыла

Здравствуйте, уважаемые авиамоделисты.
Сегодня я решил рассказать вам о постройке модели самолёта с изменяемой геометрией крыла, или изменяемой стреловидности.
Мы с вами не будем вдаваться в подробности, модель какого самолёта будем строить. Это может быть и зарубежный самолёт типа F-14, а может быть и любой из наших Российских самолётов типа МиГ-23, Су-24 или Ту-160.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМатериалом для постройки модели возьмём простую, листовую подложку под ламинат, толщиной 5 мм, этот материал по своим свойствам ближе к Депрону, который используют зарубежные авиамоделисты.
Модель самолёта с изменяемой геометрией крылаДля склеивания деталей можно использовать любой специализированный клей для склеивания изделий из пенопласта.
Модель самолёта с изменяемой геометрией крылаРазмеры модели определяются вами в зависимости от имеющегося в вашем распоряжении мотора.

Автор предлагает использовать вот такую электронику.
Мотор – 2208/26
Винт –APC 7×4
Регулятор – 18А
Аккумулятор – 1320 3s
Сервомашинки – HS-55 и HS-65HB.
Прежде, чем начать сборку модели просмотрите два видео ролика, предоставленных автором.

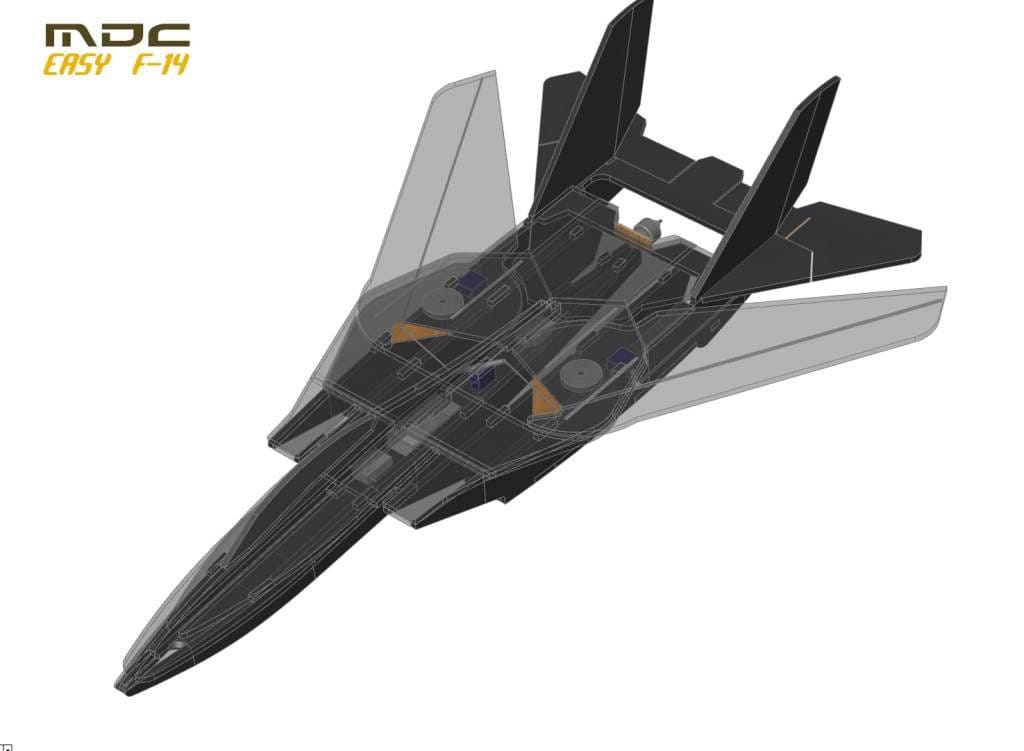

Кроме этих видео роликов, автор показывает рисунки модели в различных ракурсах и размещение всех деталей конструкции модели.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаАвтор предоставляет файлы для распечатки всех необходимых деталей, для сборки модели. После вырезания всех деталей из подложки, можно начинать сборку модели.
Модель самолёта с изменяемой геометрией крылаОсновная, несущая плоскость крыла, склеивается из двух частей.
Модель самолёта с изменяемой геометрией крылаНа неё приклеиваются боковые стенки воздухозаборников.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крыла Сервомашинки фиксируются с помощью термо пистолета.

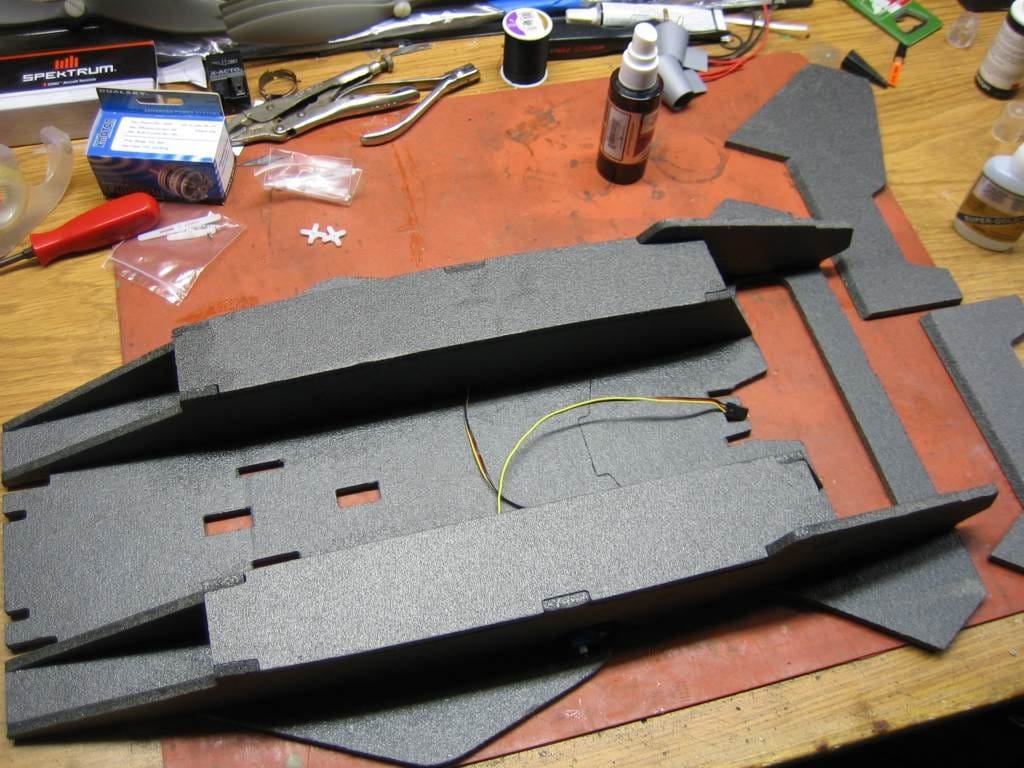

Модель самолёта с изменяемой геометрией крыла После установки сервомашинки, вклеивается нижняя плоскость воздуховодов.

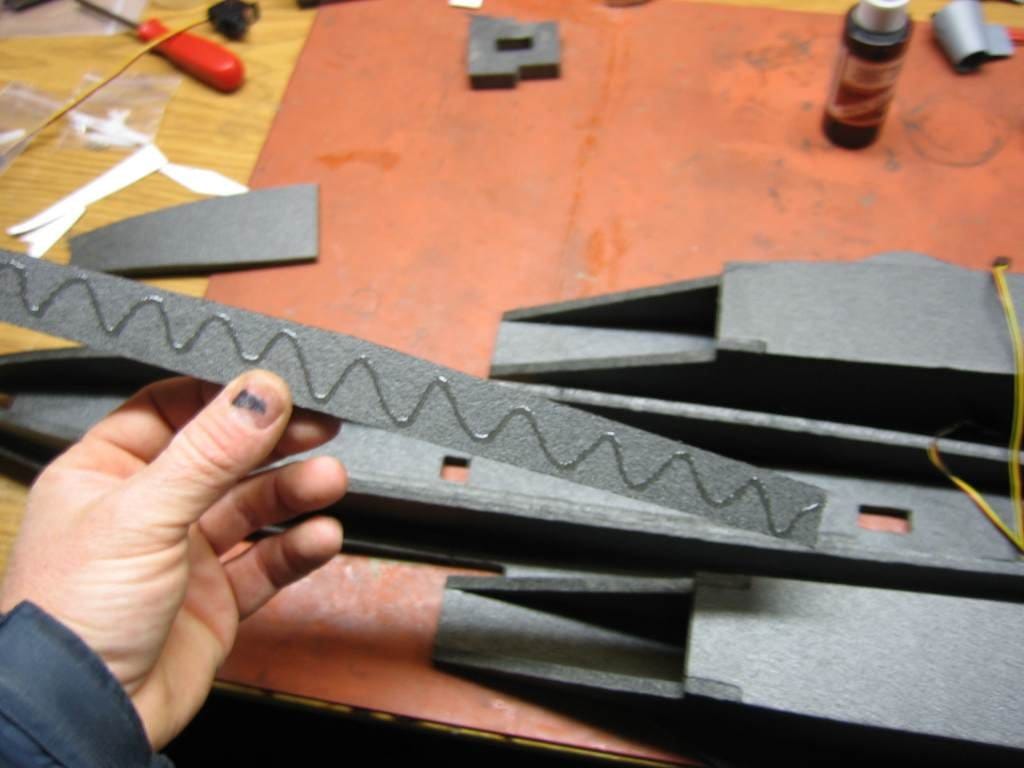

Модель самолёта с изменяемой геометрией крылаМонтируется нижняя часть фюзеляжа.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаЗаканчивается установка электроники, сервомашинок и регулятора.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крыла Изготавливается и подгоняется по месту люк.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаПереходим на внешнюю поверхность несущей плоскости модели. Проверьте правильность подгонки крыльев и поворотного круга.
Смонтируйте поворотный круг.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаПеред установкой крыльев на поворотный круг , для прочности , в крылья вклеивается карбоновый лонжерон с 30 x 236
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаНа сервомашинку сделайте удлиненную качалку – коромысло. Материалом может быть любой пластик или тонкая фанера.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаОбтяните поверхность несущей плоскости прозрачным скотчем, что бы крылья легче вращались.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крыла Распорные диски из тонкого, 1 мм депрона приклейте сверху на поворотные диски.
Модель самолёта с изменяемой геометрией крыла Установите тяги, которые изготавливаются из рояльной струны или другой, подходящей по диаметру проволоки.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаПроверьте работу поворотного механизма
После того, как вы убедились в работе поворотного узла, зафиксируйте коромысло на сервомашинке.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМежду крылом и поворотным кругом вставьте узенькие полосочки тонкого пластика, и начинайте монтаж носовой , верхней части фюзеляжа.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаДля уменьшения трения между крылом и другими деталями, при необходимости, обтяните нужные места прозрачным скотчем.

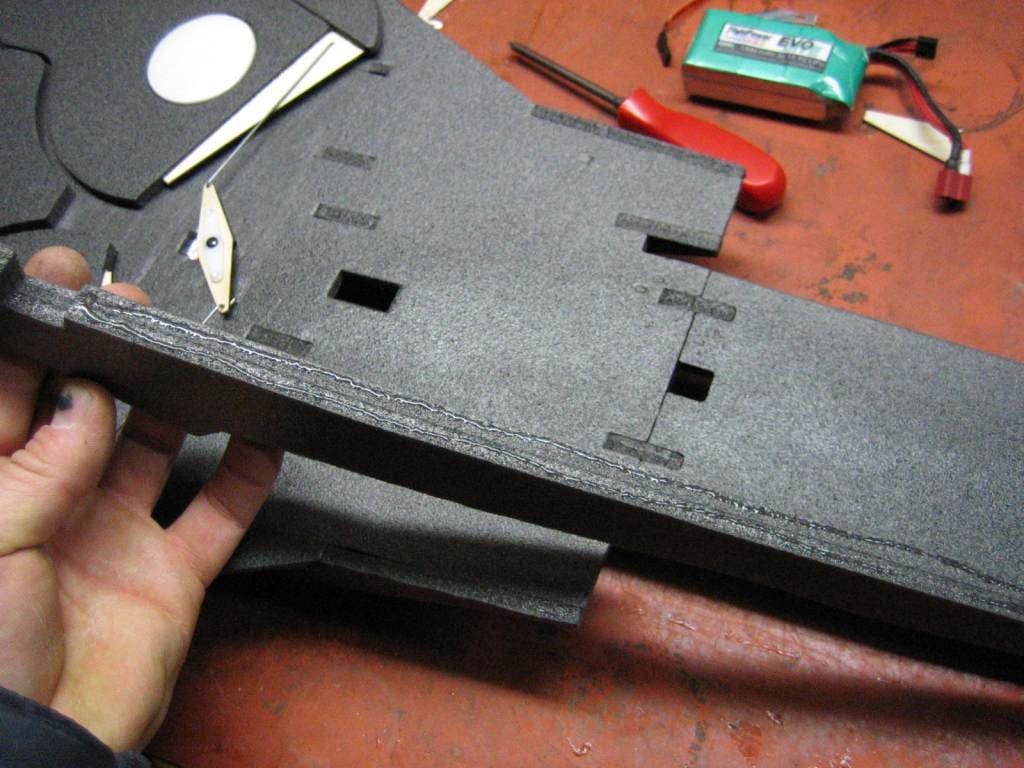

Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крыла Смонтируйте верхнюю обшивку модели.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаВерхняя обшивка носовой части модели усиливается карбоновым стержнем или прутком.

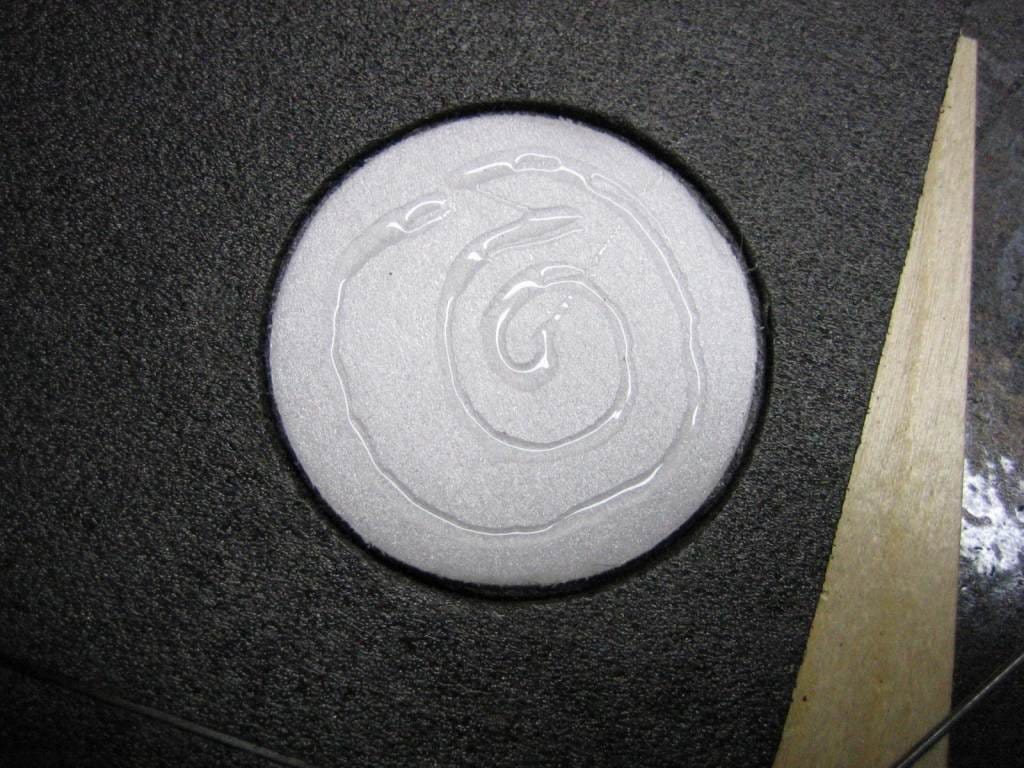

Модель самолёта с изменяемой геометрией крыла При монтаже верхней обшивки , смажьте небольшим количеством клея поворотные диски.

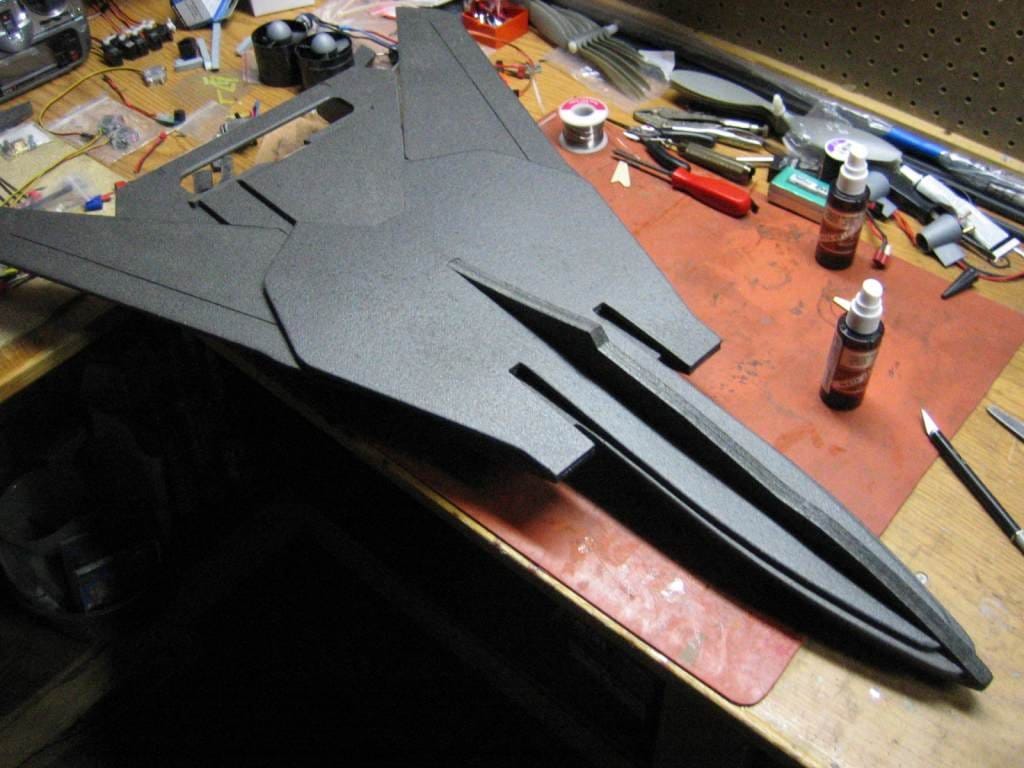

Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаУстановите заднюю секцию верхней обшивки модели.

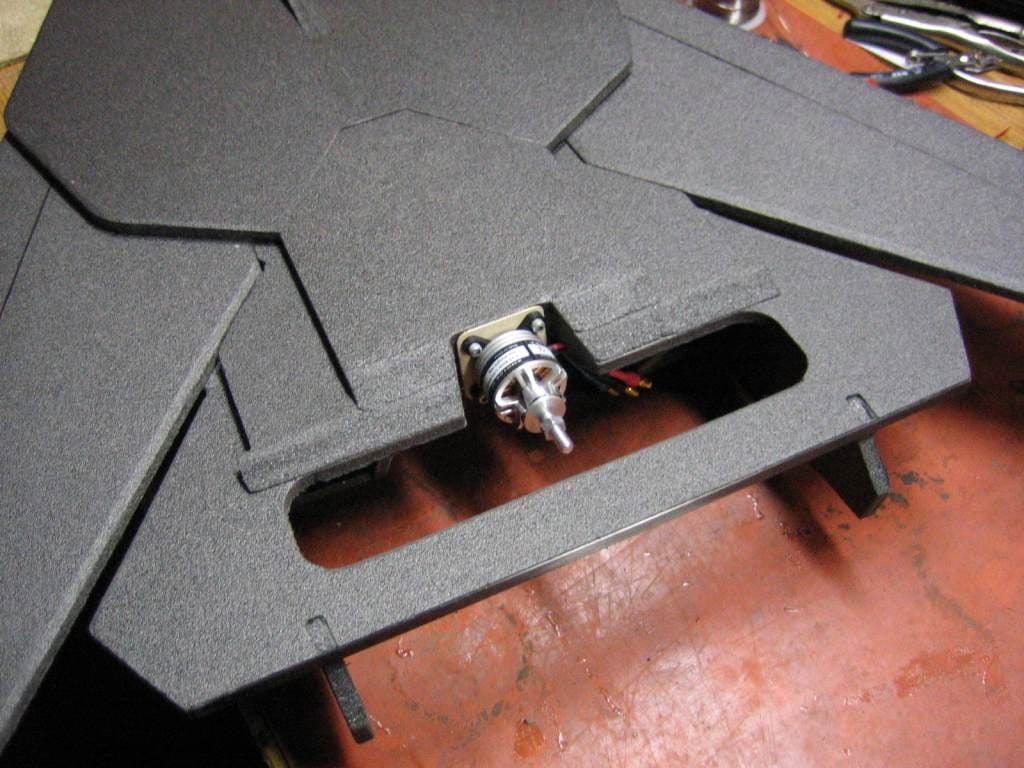

Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крыла Вклейте мотораму и установите мотор.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаУкрепите элевоны карбоновыми полосками и подготовьте их к установке на место.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крыла Навешивать элевоны можно любым, удобным для вас способом. Автор использует для этой цели прозрачную липкую ленту.

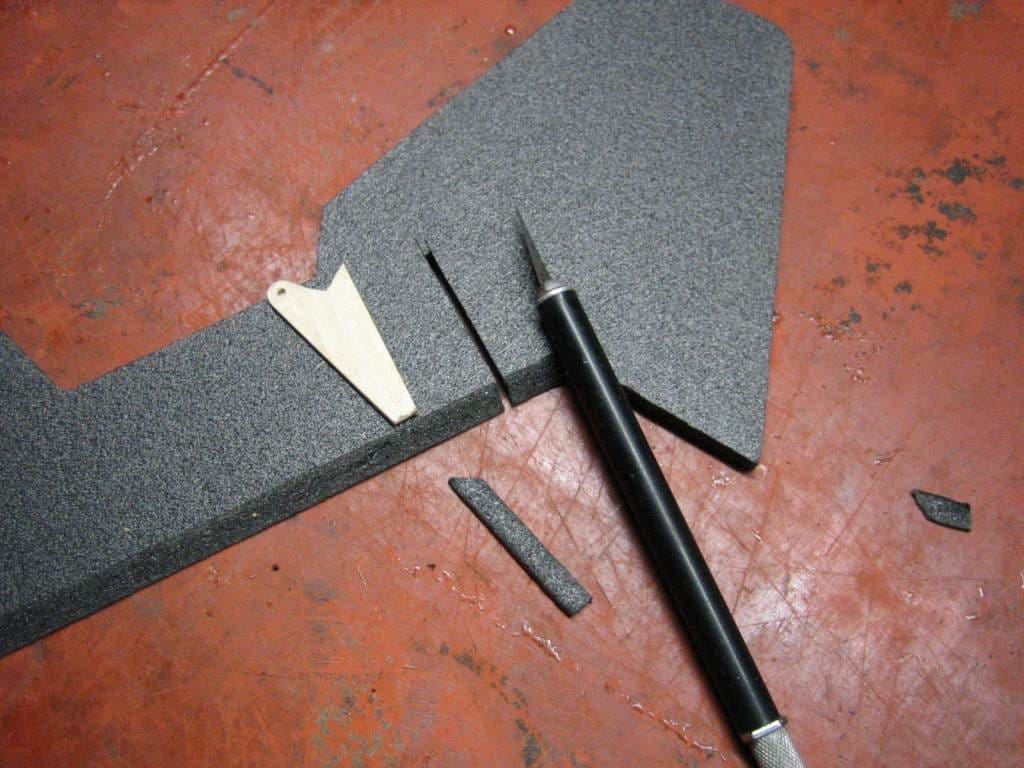

Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаВклейте кабанчики в элевоны, смонтируйте и подсоедините тяги.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крыла Вклеиваем на свои места кили.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крыла Сделайте заготовки для кабины плота, обработайте её и приклейте на своё место.
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель готова
Модель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крылаМодель самолёта с изменяемой геометрией крыла Можно приклеить вот такой рисунок с пилотом.
Модель самолёта с изменяемой геометрией крылаЗаключительное видео полёта модели.
Вот, дорогие друзья и всё, что я хотел вам рассказать о модели с изменяемой геометрией крыла.
До свидания. Ваш Валериан Самоделкин.
