Мини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаЛетний сезон почти закончился и значит нужно готовится… к следующему летнему сезону.
В этой статье, с помощью мастера-самодельщика, мы узнаем, как сделать мини-охладитель воздуха. Конечно это не кондиционер, но в жаркий летний день устройство способно облегчить жизнь.
Инструменты и материалы:
-Ардуино Нано;
-Бесколлекторный двигатель 12 В (BLDC));-12V Li-ion батарея;-Потенциометр;-Макетная плата;-3D-принтер;
-Лед или вода;
Шаг первый: дизайн и печать корпуса
Идея мастера – создать портативный мини-кулер, который использует воду для охлаждения воздуха, подаваемого вентилятором постоянного тока.

В этом проекте используется концепция испарительного охлаждения, в которой испарение воды используется для охлаждения воздуха.
Для этого проекта можно использовать обычный компьютерный вентилятор, но он медленный. Поэтому вместо него мастер решил использовать, напечатанную ранее на 3D-принтере, турбину.

Сначала он спроектировал основной корпус в fusion360. Он выполнен в форме куба в который наливается вода. На корпусе устанавливается турбина. На лицевой стороне он спроектировал решетки для прохождения воздуха.

После подготовки трехмерной модели всей установки деталь была распечатана на 3D-принтере.
Параметры печати следующие:
сопло – 0,5 мм
материал – PLA
заполнение – 15%
высота слоя – 0,16 мм.

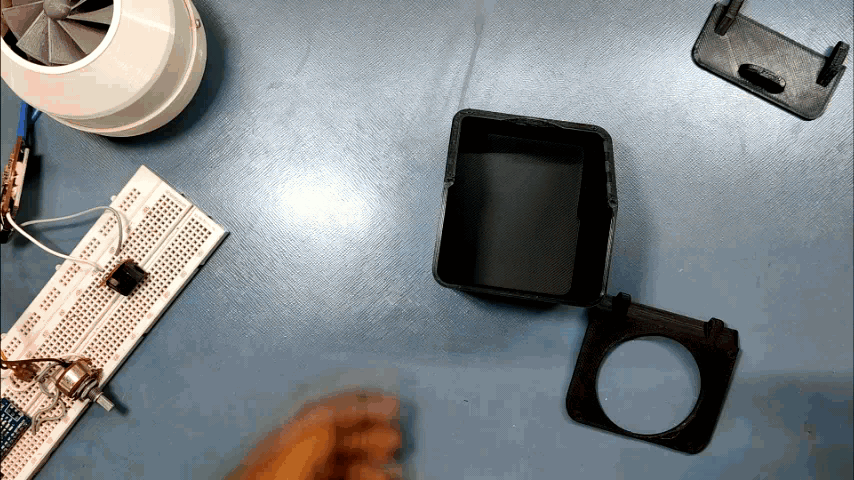

После 3D-печати корпуса нужно проверить его на герметичность, налив воды.
Мини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаШаг второй: конструкция турбины
Ниже приведены части реактивной турбины, необходимые для 3D-печати.
Сопло
Компрессор
Держатель двигателя
Турбина
Турбина приводится в действие обычным двигателем BLDC. Сначала он смоделировал лопасть вентилятора в fusion360, а затем спроектировал корпус вокруг нее.
Файлы для печати деталей можно скачать ниже.
3d_printed_turbine_v2_v11.f3dBase body LID.stlBase body Main Body.stlBase body Turbine connector.stl
Мини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздуха

Шаг третий: сборка
Процесс сборки довольно простой.

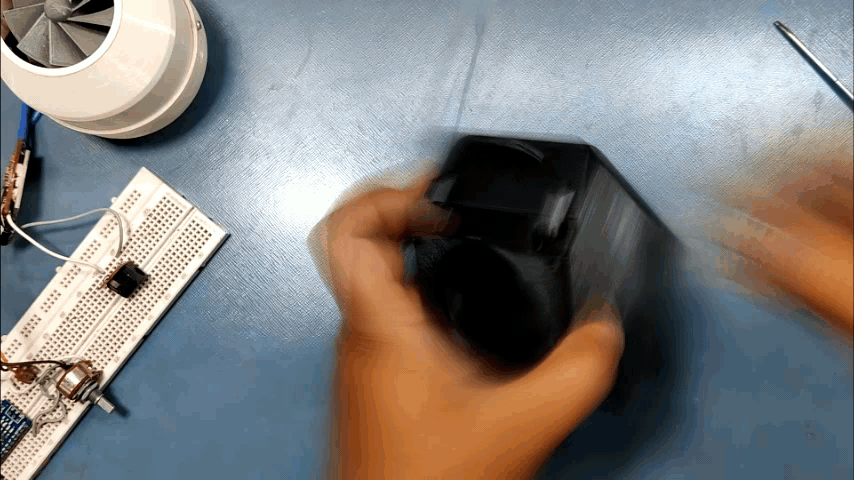

Сначала он удалил поддержку с решетки основного корпуса. Затем прикрутил крышку турбины к основному корпусу с помощью четырех винтов 2,2 мм. Установил мотор и крыльчатку. Прикрутил крышку.
Мини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаШаг четвертый: подключение Arduino и ESC к двигателю BLDC
Подключает все согласно схеме. Для питания использует литий-ионный аккумулятор 12 В.
Мини-охладитель воздухаVCC ESC к батареи + ve
GND ESC к батареи -ve
Сигнальный провод ESC к D6
От 5 В ESC к 5 В Arduino или VCC
GND ESC к GND NANO
Потенциометр VCC к 5 В Arduino
Потенциометр сигнальный к A0
Потенциометр GND на GND Arduino
После подключения загружает прикрепленный код в Arduino (Water_Kooler.ino).
Затем подключает аккумулятор и проверяет работу устройства.
Мини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаШаг пятый: тестирование

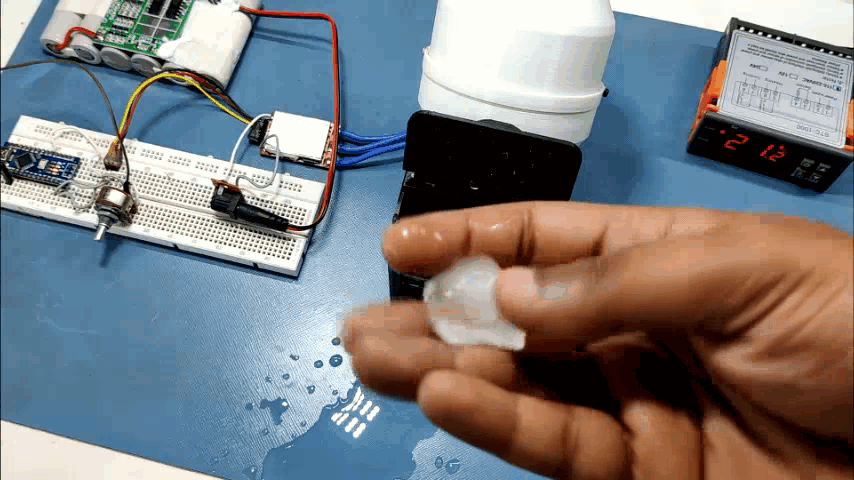

Дальше он налил немного холодной воды и положил в резервуар несколько кубиков льда. Установил термостат для измерения температуры перед решеткой и на задней стороне кулера.
Сначала включил двигатель на самой низкой скорости, а затем медленно увеличил скорость.

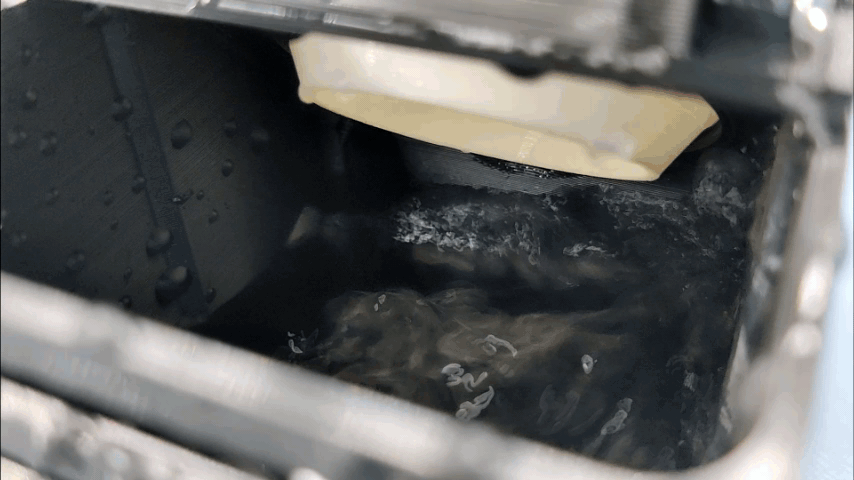

При сильно больших оборотах воздушный поток разбрызгивает воду за пределы корпуса основания из решетки. Для решения этой проблемы можно или уменьшить объем воды в резервуаре, или уменьшить скорость вращения двигателя.

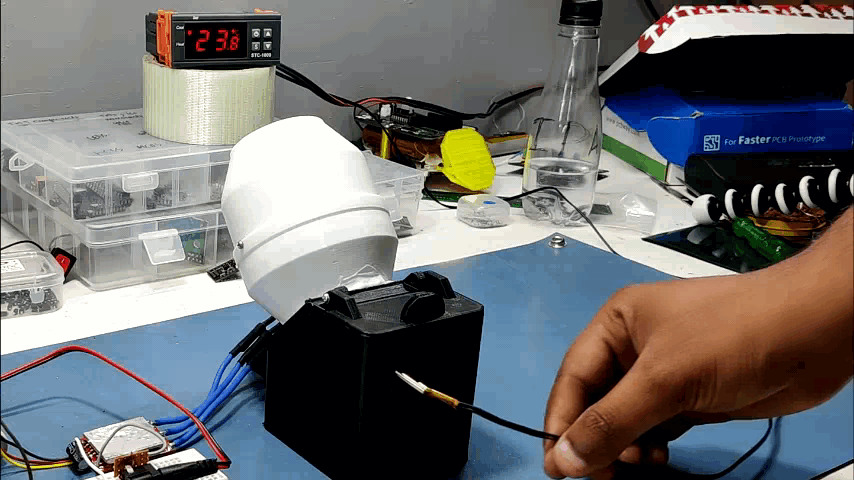

Через 2-3 минуты, он снял показания температуры.
Показание температуры на задней стороне – 19-20 °C

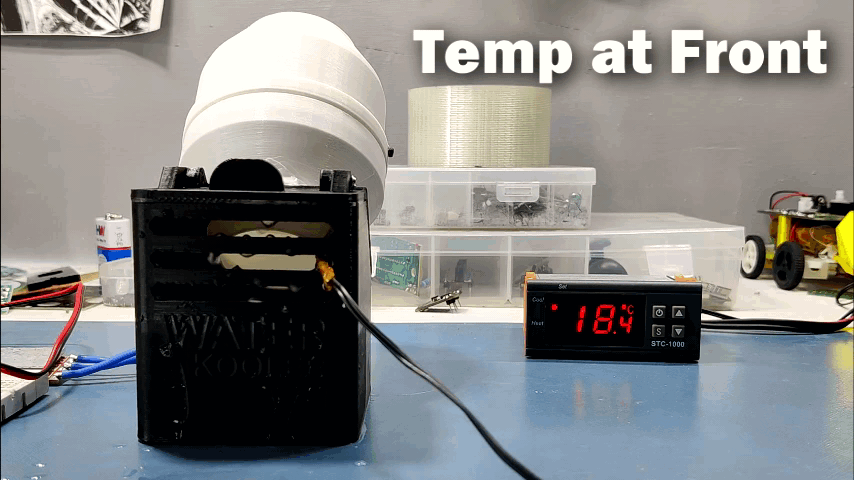

Показание температуры на передней панели: -17-18 °C
Мини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаВ целом неплохой результат. Лед и вода охлаждают воздух с 24 ° C до 17-18 ° C , но мастер планирует несколько улучшений. Для комфорта он планирует установить бесшумный вентилятор с питанием от модуля Пельтье, а вместо Ардуино использовать Attiny85.
Мини-охладитель воздухаМини-охладитель воздухаМини-охладитель воздухаВесь процесс изготовления мини-охладителя воздуха можно посмотреть на видео.
