Ламповые часики. Часы на ГРИ и Arduino v2

>

Приветствую, Самоделкины!
Не так давно (пару месяцев назад) на YouTube канале известного блогера-самодельщика «AlexGyver», вышел ролик о максимально простой и доступной версии часов на советских газоразрядных индикаторах ИН-12. Там он говорил и показывал, что в проекте есть версия и под индикаторы ИН-14. Так вот, именно о них сегодняшняя статья.
В данной статье рассмотрим процесс сборки ламповых часов своими руками. На странице проекта (у автора на сайте) есть вся информация и инструкции по сборке и настройке часов, и конечно же на платы в формате гербер.
Ламповые часики. Часы на ГРИ и Arduino v2Качаем плату для ИН-14 с неоновой точкой (именно ее рассмотрим в качестве примера), есть, кстати, версия и без неонки. Автор решил заказать платы в Китае.
Ламповые часики. Часы на ГРИ и Arduino v2Там же можно закупиться и рассыпухой необходимой для данного проекта. Сами же лампы можно найти, например, на Авито.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Пока ждём доставку, можно изготовить корпус. На странице проекта есть чертёж плат. По этому чертежу и вообще по собранной первой версии часов, автор делает условную модель платы и ламп.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Вокруг неё рисует коробку, с крышкой, делает минималистичные скругления, пятаки под крепление платы внутри, и корпус готов.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Затем было решено сделать панельку под лампы на крышку корпуса. В результате вот такая красота получается.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Чертёж корпуса также найдете в архиве с проектом, исходник из программы тоже, если кто захочет заняться фрезеровкой, автор позаботился и об этом экспортировав файлы в setp, и там же в архиве лежит модель корпуса в формате stl, её можно просто взять и напечатать на 3D принтере.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Но так как корпус для первого проекта автор уже печатал на 3Д принтере, в этот раз было решено попробовать что-то новенькое. Возьмем брусок дуба венге.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Тяжёлый, брутальный, и очень красивый. Из него и будем делать корпус. Единственное – данная заготовка сильно больше изделия, но это был единственный вариант на тот момент, и по размерам из него можно сделать только один корпус. Так что часть материала улетит в стружку, а часть останется для будущих поделок.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Обрезки ценных пород дерева и металлов сейчас можно запросто купить через интернет. Просто открываем любой поисковик, и прямо там ищем покупаем, по месту жительства или с доставкой.
Ламповые часики. Часы на ГРИ и Arduino v2Для панельки нам понадобится металл, подойдет латунь. В общем будет дорогая и богатая классика.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Как вы уже догадались, без фрезеровки здесь не обойтись. AlexGyver отправился к своему другу, который помог превратить цифровые модельки в материальные.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Сильно чистовую обработку не делали, поэтому сейчас придется довести наждачкой и полирнуть.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Сперва автор хотел покрыть корпус лаком, но сухому дубу эта идея не понравилась. Хорошо, что мастер решил первым делом покрыть внутреннюю часть и не успел испортить все изделие целиком.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Не беда, покроем воском. Специальный воск был приобретен в ближайшем специализированном магазине. С ним должно быть гораздо лучше.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ну вот, гораздо лучше! Тем временем подъехали платы для часиков. Качество изготовления плат на высшем уровне, дома конечно такого не сделаешь. А если и сделаешь, то кусок текстолита в Москве стоит дороже, чем готовая плата из поднебесной такого же размера.
Ламповые часики. Часы на ГРИ и Arduino v2Раньше китайцы бесплатно делали надрез V образной фрезой, чтобы платы можно было легко разделить. А сейчас за эту услугу требуют доплатить несколько баксов, ну или взять ножовку и распилить все самостоятельно.
Ламповые часики. Часы на ГРИ и Arduino v2Как вариант можно взять крючкообразный резак для пластика и оргстекла и провести им несколько раз с обеих сторон по линии отреза. После таких манипуляций платы можно разделить.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Приступаем к сборке. Первым делом необходимо собрать нижнюю плату. Плата собирается довольно быстро, у автора это заняло каких-то 20 минут.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2На плате несколько высоковольтных цепей, поэтому нужно обязательно отмыть флюс, даже если пайка была очень аккуратной. Как минимум нужно взять щётку и прочистить плату под горячей водой. Но лучше всего взять «Калошу», и точно так же пройтись щёткой по плате.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Если этого не сделать может гореть сразу несколько цифр, часы могут глючить и прочее прочее.

Следующий шаг — загрузка прошивки, проверка и настройка генератора.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Этот процесс подробно разобран в предыдущем ролике про часы:

Лампы сразу паять не нужно, так как они немного кривоватые и паять их лучше по месту. В нашем случае местом является корпус. Белая точка на ноге лампы — это анод, его нужно воткнуть в помеченное отверстие.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Собираем всё воедино, выравниваем лампы и не спеша запаиваем.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Следующий (обязательный) этап – необходимо отмыть остатки флюса.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2По желанию (так как подсветка ламп светодиодами многим не нравится) можно добавить 3-миллиметровые светодиоды под лампы. Вставляем их в подготовленные специально для этого отверстия.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2По мнению автора, синяя подсветка максимально выделяет оранжевые лампы и дополняет композицию, как минимум потому что это комплементарные цвета.
Ламповые часики. Часы на ГРИ и Arduino v2Осталось собрать весь этот «бутерброд» плат, вкрутив в корпус стойки, либо просто подобрав винт нужной длины.
Ламповые часики. Часы на ГРИ и Arduino v2А ещё не лишним будет закрыть нижнюю часть корпуса. Автор решил эту проблему просто вырезав из пластика детальку нужного размера. Закрепил эту деталь насквозь теми же винтами.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2Вот, собственно, и всё. Данные часы обладают теми же режимами и эффектами, что и часы из предыдущего проекта, точно так же управляются и настраиваются при помощи кнопок (можно настроить время, настроить эффект подсветки и эффект переключения цифр). Перебор для антиотравления индикаторов так же присутствует.
Ламповые часики. Часы на ГРИ и Arduino v2Ламповые часики. Часы на ГРИ и Arduino v2В темное время суток индикаторы и подсветка переходят на пониженную яркость.

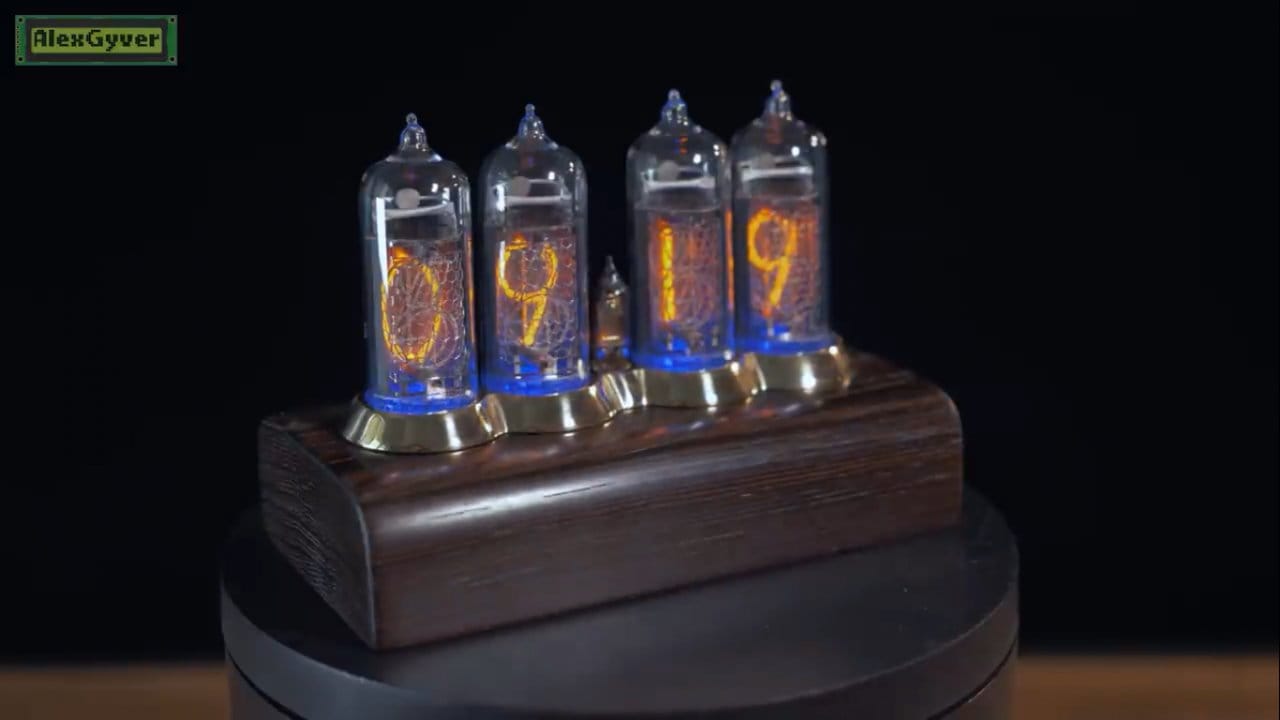

Вот такие вот в итоге получились часики. Благодарю за внимание. До новых встреч!

Видеоролик автора:
