Изготовление редуктора и винтов для зальной модели класса F3P.

Изготовить редуктор для зальной модели достаточно просто…и конечно сложно.
Для понимания темы вопроса изготовил пробный вариант. Моторама из пластика, шестеренки с нормальным передаточным соотношением подбирал по всем углам. Для начала попробовал винты от игрушечных вертолетиков.

Оказались очень даже не плохие. Тянут хорошо и практически без флаттера. Вместо подшипника трубочка от антенны, ось карбоновый прутик, все собрано на пятиминутной эпоксидке.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Тестовое включение, показало вполне приличные результаты.

Установка на самолетик завершилась вполне предсказуемым и хорошо читаемым полетом.
Изготовление редуктора и винтов для зальной модели класса F3P.Продолжением темы этого редуктора стал подбор винтов. Саму геометрия не долго думая скопировал с того же вертолетного образца.
Изготовление редуктора и винтов для зальной модели класса F3P.Лопасти изготовлял из миллиметровой бальзы. Распаривал в горячей воде и для формирования крутки привязывал нитками в цилиндрам до полного высыхания.

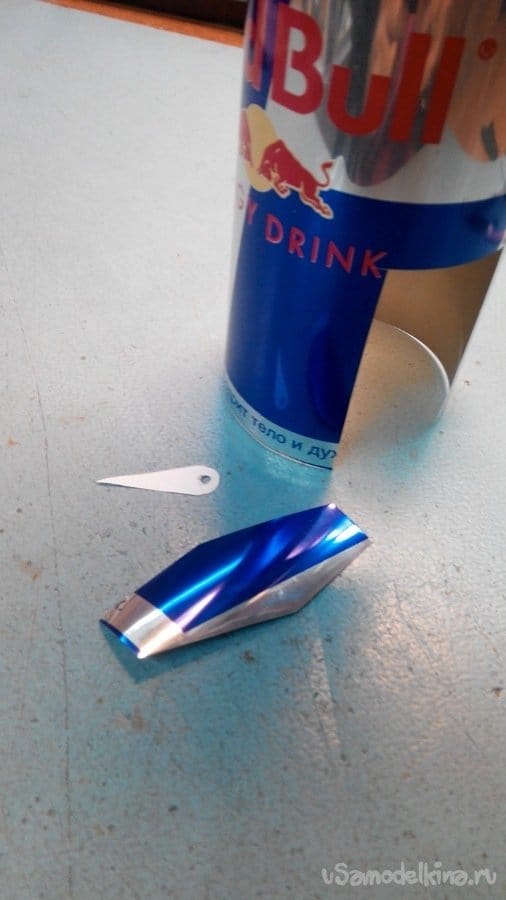

Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.В качестве шарнира на конце лопасти отрезаю колечко от пипки разового шприца, дополнительные пластины жесткости изготовил из жести от банки. Все заклеено на циакрине.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Началась бесконечная кавалькада подбора угла атаки, крутки и прочих тонкостей. С прогонами на стенде и установкой на модель. Полетами.
Изготовление редуктора и винтов для зальной модели класса F3P.Изначально лопасти устанавливал по вертолетной технологии. Было недостаточно жесткости и часто возникал флаттер при перегрузе. Начал пробовать со ступицами из пластика и установкой лопасти на жесткую карбоновую конструкцию. Этот метод позволял просто менять угол атаги лопасти.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Параллельно с возней по лопастям, подбирал моторы и редукторы на временных моторамах из пластика.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Наконец эта часть работы завершилась подбором соотношения редуктора, изготовлением новой сверх облегченной моторамы. И нескольких вариантов исполнения конструкции.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Возник следующий вопрос, куда двигаться дальше. Плоские пластины винтов себя исчерпали, низкая эффективность. Буду делать винты с профильными лопастями. Из бальзы…оказывается тяжеловаты. Берусь зс любимый пенопласт.
Вырезаю заготовку по контуру, подрезаю профиль грубо ножом, довожу до идеала шкуркой.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Формирую профиль. Затем усиление из карбонового прутика, срезаю к кончику для облегчения. На лопасти прорезаю канавку куда вклеиваю прутик усиления.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.
Все отлично конечно, но не достаточно жестко. Изготовление редуктора и винтов для зальной модели класса F3P.
Придется усилить сверхтонкой стеклотканью.

Развожу смолу, отрезаю заготовку стеклоткани. Между двух слоев пленки пропитываю смолой и помещаю лопасть в мешок вырезанный по размерам горячим паяльником. В один конец вклеиваю трубку от вакуум насоса и откачиваю воздух. Затем по линейке отрезаю, в смысле завариваю мешок.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Чтобы не исказилась геометрия, лопасть приклеиваю прямо в мешке к стапелю вырезанному из пенолекса.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Продолжаю искать оптимальную форму и размер лопасти на различных вариантах винтов.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Тестовые прогоны превращаются в бесконечное шоу.

Пришлось опять вернуться к винту со ступицей. В ней при помощи винтиков могу фиксировать лопасти пол любым углом. Для контроля угла атаки изготовил несколько простейших стендов.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Для из мерения тяги собрал стендик из бутылки и мягкого пластика. Наливаю воды, устанавливаю на весы и мерялка работает.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.В этом эпизоде держу стенд коленями. Видно как «сырые» не оклеенные стеклотканью лопасти прогибаются под нагрузкой.
А так-же установка редуктора на модель и полеты с различными винтами.
Изготовление редуктора и винтов для зальной модели класса F3P.Вот и конец этой АПППЕИ! Длившейся почти полгода. Модель с подобранными редуктором и винтом.
Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.Изготовление редуктора и винтов для зальной модели класса F3P.
