Гигантизм. Очередной проект планера

После завершения проекта большого планера из пенопласта и палок наш знакомый пилот конструктор OLEGSS R, Новосибирск, взялся за осуществление следующего «большого проекта» планера типа самолета.

К ранее изготовленному фюзеляжу будет изготовлены другие крылья слегка большего размера.

Конструктив его таков.
Передняя часть и крепления крыла изготовлены из 4мм фанеры, хвостовая часть из реек 4х4мм с бортиками из картона и пенопласта. Все оклеено бумагой на клее ПВА и поверх еще черным скотчем. Рудер и элеватор оставлены с предыдущего проекта.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераНо сначала была предпринята попытка ремонта поврежденных крыльев от первого большого проекта.
Гигантизм. Очередной проект планераСнят скотч и отремонтированы узлы крепления. Затем крылья оклеены рисовальной бумагой на ПВА клее.
Готовые, оклеенные крылья сушатся в вертикальном положении.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераВ интернете много читал о способе оклейки бумагой, даже конструкций из шарикового пенопласта с целью упрочнения конструкции. Вот Вам и инструкция, достаточно подробная.

Наконец Автором закончен ремонт поврежденных крыльев. Начинается ожидание летной погоды.
Гигантизм. Очередной проект планера

Гигантизм. Очередной проект планераГигантизм. Очередной проект планераНаконец погода сжалилась над пилотом и выезд в поле.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераНо,но,но…отремонтированное крыло не выдержало нагрузки, сломалось на месте крепления к фюзеляжу. Жаль конечно, но Автор решил не предпринимать повторный ремонт.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераПроект переходит в состояние «повышенного гигантизма». Заложено крыло большего размера.
Первым этапом стала подгонка отверстий крепления корневых силовых нервюр к готовому фюзеляжу.
Гигантизм. Очередной проект планераПосле сверления всех отверстий настала очередь выпиливания нервюр из качественной 4мм фанеры.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераПачка нервюр собрана в пакет на трубках крепления и доведена утюжком со шкуркой.
Гигантизм. Очередной проект планераЗначительно усилена концевая часть стрингеров вертикальной стенкой из рейки.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераПоказана неплохая идея прорезания нужной ширины паза из подобранного по толщине пакета из пилок по металлу.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераУсиление корневой части угольной планкой.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераВ конструкцию крыла интегрировано больше фанерных нервюр.
Гигантизм. Очередной проект планераЕще одна идея для формирования пазов под стрингеры при помощи утюжка заданной ширины с наклеенной на торец шкуркой. Контролирование глубины прохода на боковой грани отмечены маркерами.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераУдлинители управления сервоприводов выполнены из плоского провода и закупленных разъемов. Такое решение позволяет значительно сэкономить.
Гигантизм. Очередной проект планераПри окончательной сборке крыла добавлено значительное количество пенопластовых нервюр. А так-же набор усилен расчалками из арамидной нити.
Гигантизм. Очередной проект планераФанерные пеналы и штыри для соединения элементов крыла, склеены на ПВА. Усилены оплеткой из той-же нити.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераПрактически готов силовой набор консолей крыла.
Гигантизм. Очередной проект планераОбшивка изготовлялась из подложки под ламинат в 3мм толщины. Изначально листы склеены в стык по нужному разъему, зафиксированы малярным скотчем. На специальном стапеле сформировано лобик обшивки, затем осуществлена профилировка, для лучшей склейки с набором. При укладке набора на обшивку отмечены места нанесения клея. После нанесения клея на нижнюю часть обшивки и каркаса он приклеен на место. Затем по разметке нанесен клей на верхнюю часть и закрыто крыло. Лобик зафиксирован на стапеле до полного отвержения клея.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераПосле высыхания корневая часть крыльев готова.
Гигантизм. Очередной проект планераПо такой технологии обшиты вторые части и ушки каждой консоли. Автор информирует нас о том, что крылья полностью высыхали три дня.
Гигантизм. Очередной проект планераИзготовлены дополнительные укрепляющие накладки на корневые крыльев прилегающие к фюзеляжу, вклеены контакты удлинителей сервоприводов.
Гигантизм. Очередной проект планераПосле окончательного высыхания клея в данной конструкции крыло примеряно к фюзеляжу.
Гигантизм. Очередной проект планераЦитата Автора по этому случаю.

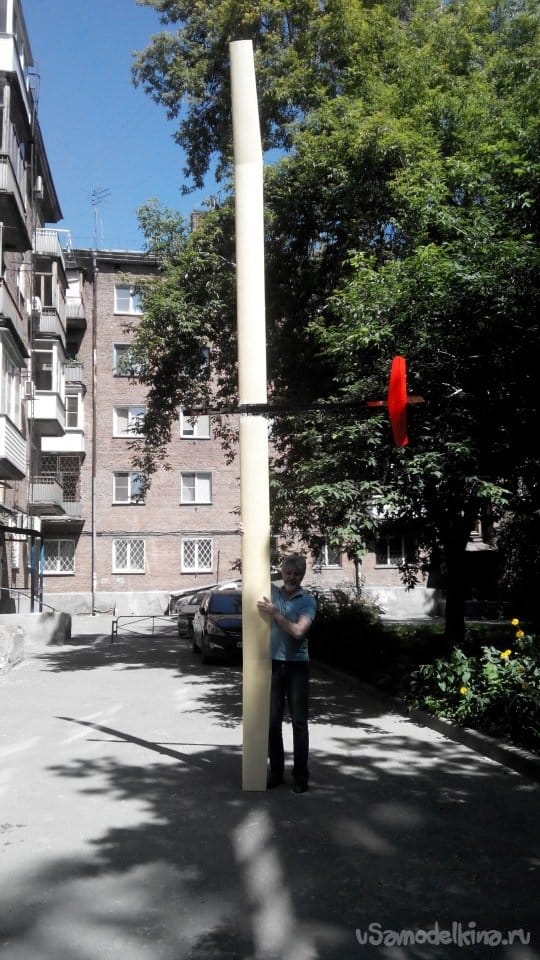

В нетерпении Автор собрал всю самолетину вместе.
Размер получился в 596.»
Гигантизм. Очередной проект планераЗатем от крыльев отрезаны и окантованы пенопластом элероны.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планера
Декорированы цветным скотчем.
Автор купил новый вариант фирмы Краузе. Скотч оказался очень неплохим. Основного тона-желтого истрачено было 50 метров!
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераПрорезаны заранее отмеченные лючки установлены сервоприводы.
Гигантизм. Очередной проект планераПосле навески элеронов на самодельные петли из пластика приступили к регулировкам. Пришлось работать с каждым крылом в отдельности. Маловата комната оказалась.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераНаконец приехали в поле. Тестовые полеты в режиме «без никто», то есть без тяги мотора, типа бросательного планера, выявили некоторые проблемы.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераНедостаточная тяга мотора.
Маленькая площадь руля высоты.
Задняя центровка.
Переделка руля высоты не заняла много времени. Площадь увеличена весьма значительно.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планераГигантизм. Очередной проект планераЗаменен мотор и винт.
Гигантизм. Очередной проект планераПрименен более тяжелый аккумулятор, центр тяжести отрегулирован.
Гигантизм. Очередной проект планераПоследние корректировки и настройки.
Гигантизм. Очередной проект планераИ повторный выезд в поле. «Мы еще не все кактусы съели!»
Гигантизм. Очередной проект планераНебольшой проверочный полет.
Центр тяжести на месте, попали. Управление так себе-на троечку. Чего приехали-то, нужно лететь однако.
Гигантизм. Очередной проект планера
Аппаратик полетел!!!
Не «файн» конечно, но летит, иногда ловит флаттер, но управляется прилично.

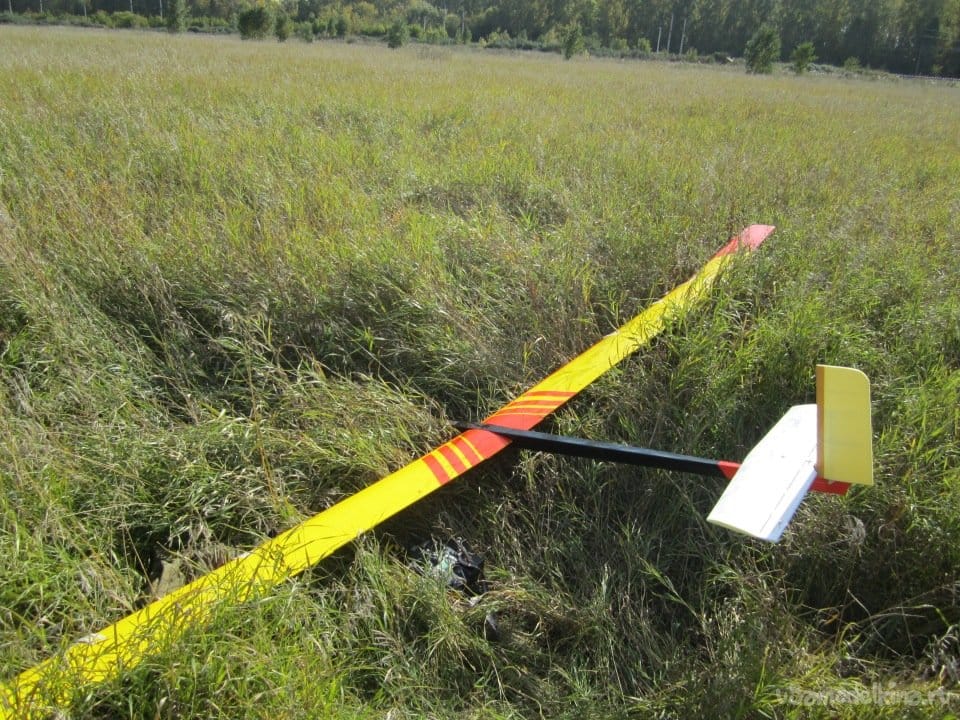

Гигантизм. Очередной проект планераГигантизм. Очередной проект планераСамолетина летала почти все лето и достаточно много.
В начале осени самолет все таки сломался. Автор решился полетать в достаточно сильный ветер.
Гигантизм. Очередной проект планераПорыв ветра справа поддул самолетину под крыло, пилот не сумел выправить крен. Это был 35 примерно полет МОНСТРА.
Гигантизм. Очередной проект планераГигантизм. Очередной проект планера
Думаю можно было спасти ситуацию, заменив заодно с элеватором и рудер направления на более большой по площади. Не выеживаться полетами в сильный ветер, все-таки инерция у почти шестиметрового планера достаточно большая.
