Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»

Добрый лень уважаемые авиамоделисты.
Вот мы вновь встретились с вами в гостях у Самоделкина.
Сегодня мне хочется рассказать вам о целой плеяде, серии или династии моделей, называйте это, как вам больше понравится, которые получили своё начало от родоначальницы – модели Vixen – Лиса.
Начнём с основоположницы династии, модели «Vixen».
Я не буду много рассказывать о всей постройке этой модели, прокомментирую лишь некоторые фотографии.
Все чертежи моделей, о которых я вам рассказываю, можно найти и скачать на сайте автора, ссылку на него я дам в конце своего рассказа.
Хочу сказать, что эта модель мало чем отличается от известного всему Миру авиамодели «Polaris» и о постройке его можно найти огромное количество различных источников и материалов.
Все детали автор уже вырезал и теперь предстоит процесс окончательной сборки модели.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Самым ответственным и сложным узлом, при сборке фюзеляжа, является конструкция, на которой будет крепиться мотор.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Сам узел можно делать в различных вариантах.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Штанги на котором крепится стабилизатор, так же, как и крыло, укрепляются карбоновыми стержнями или трубочками.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Монтируются боковые стенки фюзеляжа.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»А это верхняя часть фюзеляжа.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart» При навеске элеронов делаются вот такая конструкция из проволоки, диаметром 2 мм. к которой крепятся тяги.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Автор обращает ваше внимание на загибание концов крыла.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Изготавливается средняя часть хвостового оперения, на котором навешивается руль направления.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»В фюзеляже делаются люки для доступа к электронике и замены аккумулятора.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»После установки мотора, его закрывают кожухом.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Готовая модель.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart» Я хочу вас предупредить, что более подробно, весь процесс постройки этой модели, автор показывает в своём блоге, выкладывая множество фотографий, их можно посмотреть открыв источник моей статьи.

Видео полёта этой модели.

Свою следующую модель, о которой я буду рассказывать, автор назвал «Vixen Dart» … или «V-Dart»

Несколько слов о модели.
Размах – 700 мм.
Длина – 800 мм.
Сервомашинки – HXT900 9 г
Мотор – : D2826 -6 2200 кВ
Регулятор 40А.
Винт – 6х4 Е

Эта модель является , как бы переходной к моделям с широким, несущим фюзеляжем. Лично я очень люблю такие модели и часто строю их.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»
Как можно видеть на этой фотографии, что модель состоит из малого количества деталей.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Там где делаются изгибы, заготовки обтягиваются прозрачным скотчем.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»В местах изгиба, изнутри можно продавить материал, для лучшего изгиба.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Я в таких случаях использую технический фен.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart» Передние и задние кромки заготовки срезаются и шлифуются.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Монтируются боковые стенки фюзеляжа.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart» Вырезаются кили, усиливаются и вклеиваются на свои места.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»В боковых стенках фюзеляжа монтируются сервомашинки.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Склеивается вот такая конструкция – капот для установки мотора. Перед изгибом, деталь обтянуть прозрачным скотчем, во избежание изломов и трещин.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart» Вклеивается верхняя поверхность фюзеляжа. При склеивании деталей применяется малярный, бумажный скотч, для фиксации.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Кромку на крыле не проклеиваем до обтяжки цветным скотчем.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»В фюзеляже делается люк для доступа к электронике и замены аккумулятора.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Начинается локальная обтяжка модели цветным скотчем.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»При установке мотора не забудьте сделать выкос.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Перед обтяжкой крыла, склеиваются передние кромки.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Низ модели обтягивается прозрачным скотчем.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Вот готовая модель.
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»А это видео её полёта

В заключение хочу добавить, что автор строил все свои модели из Депрона, у нас такой материал трудно найти, поэтому стройте свою модель из простой потолочки.

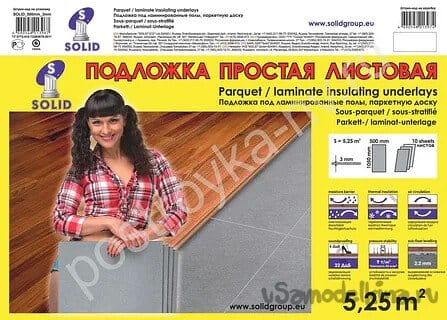

Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Или простой листовой подложки под ламинат, толщиной 5 мм.

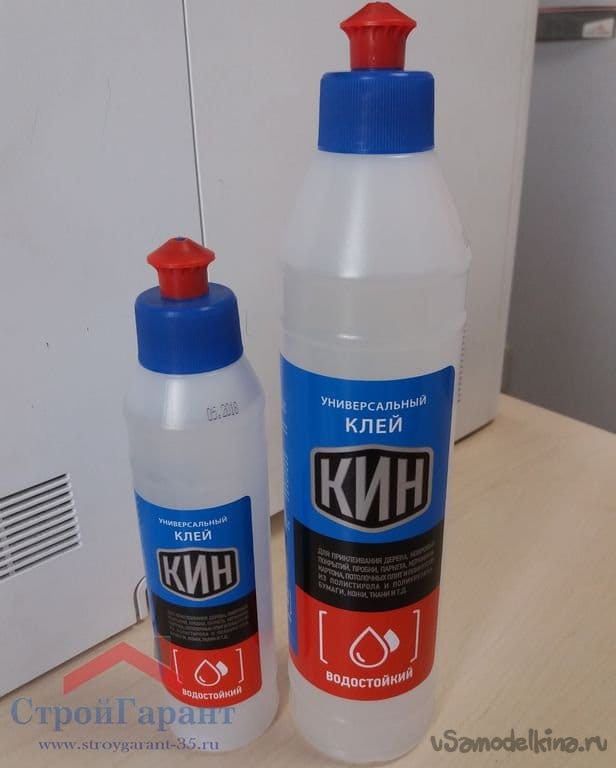

Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart» Можно использовать универсальный, влагостойкий клей , созданный специально для склеивания пенопластовых изделий «КИН»
Авиамодели «Vixen – Лиса» и «Vixen Dart» или «V- Dart»Дорогие друзья, на этом династия не заканчивается, но о других моделях я расскажу в следующий раз.

На этом прощаюсь с вами. До скорой встречи, ваш Валерьян.
