Авиамодель «Red»

Как то вечером, высиживая дома свою самоизоляцию, продолжил работы с моделью под названием «BuBo» , вот тут-то всё и началось!
Вы все слыхали о вдохновении, слыхали, что оно приходит к людям, занимающимся творчеством. Мы привыкли считать, что оно приходит к писателям, поэтам или художника.

А тут оно взяло и припёрлось ко мне!
Схватил ручку, какой-то блокнотик под руку попался и начал я что-то рисовать.
Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»
Пригляделся внимательно, красивая авиамодель может получиться! И не откладывая, начал работать над ней. Прямо на своём рисунке проставил размеры и перенёс их на потолочную, белую, гладкую плитку, толщиной 4 мм. Она у меня, у меня всегда лежит наготове, также как и универсальный, влагостойкий клей «КИН».
Авиамодель «Red»Авиамодель «Red»Самым первым я вырезал крыло.
Авиамодель «Red»Потом заготовку для фюзеляжа.
Взял один лист потолочки, промерил высоту фюзеляжа и согнул лист.
Перед тем, как гнуть, я потолочку обтянул прозрачным скотчем, что бы не лопнула и не потрескалась.
Кое где подрезал, подровнял , хороший фюзеляж получился. С нижней стороны вклеил донышко и распорную перегородку в хвостовой части.
Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Вырезал место для кабины.
Увидел под столом пустую бутылку из-под минеральной воды и появился фонарь для кабины. Вырезал фигурки пилотов, раскрасил гуашью и посадил в кабину.
Авиамодель «Red»Авиамодель «Red»Фонарь обклеил раскладками из обрезанных краёв потолочной плитки.
Получилось прочно и красиво.
Авиамодель «Red»Авиамодель «Red»На заготовки половинок крыла приклеил нижние плоскости фюзеляжа, которые укрепились косыночками, создавая V угол крыла.
фотоАвиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»С верхней стороны приклеил фюзеляж и закрепил его нервюрами, которые придают профиль крылу.
Авиамодель «Red»Внутри крыла вклеиваются косынки, дающие прочность.
Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Приклеиваю внешнюю обшивку крыла.
Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Вырезал заготовку для киля, примерил и вклеил. Начал локальную обтяжку модели цветным скотчем.
Авиамодель «Red»Авиамодель «Red»В хвостовой части фюзеляжа вклеил кусок листового утеплителя «Пеноплекс», на него приклеил кусочек фанеры , толщиной 3 мм. Тут будет крепиться мотор.
Авиамодель «Red»В крыле вырезал и навесил элевоны, вклеил сервомашинки, подсоединил тяги управления, установил мотор.
Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Проверил работу элевонов.

Концы крыла (винглеты) вначале смонтировал с направлением вниз, но после некоторого размышления сделал направление вверх.

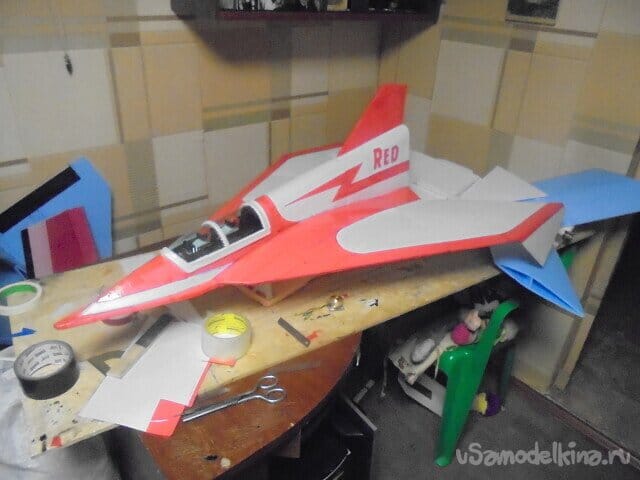

Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Обтянул модель цветным скотчем.
Получилось прекрасно и тут же само – собой появилось имя для модели – «Красный».
Модель получила имя «Red».
Полётный вес модели -500г.
Вес без электроники – 128г.
Длина модели – 1170мм.
Размах 960 мм.
Мотор – 2212 1400KV
Винт – 10 X 4,5
Регулятор – 40 А.
Сервомашинки – MG90S
Аккумулятор – 3S 1500mAh

Снизу смонтировал шасси, по принципу планера., а на концах крыла поставил костылики из пластика.
Авиамодель «Red»Кот осмотрел модель , она ему понравилась.
Авиамодель «Red»Авиамодель «Red»Мне ничего не оставалось, как принять новорождённую.
Авиамодель «Red»Вот так модель смотрится на полосе.
Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Костылики на концах крыла заменил на колёса.
Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Авиамодель «Red»Очень обидно, что при первом, пробном полёте ,сняли шасси и решили взлетать со снега. В дополнение, плохо закрепили аккумулятор, он сдвинулся, нарушил центровку и пилот не справился с управлением. Главное – она взлетела!

Модель цела, сломался винт при опрокидывании.
Начинаем новые испытания.
На этом я закончу свой рассказ о модели «Red» , построенной на одном дыхании, под воздействием нахлынувшего вдохновения.

Спасибо за внимание. До свидания. Ваш Валериан Самоделкин.
