Авиамодель на радиоуправлении EZ – Jets самолёта Blackbird SR-72

Здравствуйте уважаемые авиамоделисты.
Как говорит народная мудрость :-«Старый друг – лучше новых двух!».
Вот я и решил вернуться к творчеству моего любимого автора авиамоделей, работы которого я уже не один раз показывал вам.
Сегодня речь пойдёт об авиамодели на радиоуправлении EZ – Jets самолёта Blackbird SR-72.
Автор предлагает два варианта этой модели , с импеллером и с толкающим винтом.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Прежде чем начать рассказ непосредственно о создании модели, автор подробно рассказывает и показывает фотографии процесса изготовления насадки на импеллер, которая удлиняет выходное сопло и сужает его.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Хочу обратить ваше внимание на то, что автор использует для изготовления своей модели пенокартон, это ему позволяет упростить процесс сборки модели. Лично я, пользуясь его технологией сборки моделей, используя потолочную плитку или простую . листовую подложку под ламинат, места сгибов прорезаю насквозь и фиксирую детали широким, малярным, бумажным скотчем..

Автор предупреждает, что материал, из которого делается модель, изгибается по разному, в зависимости от направления волокон.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Используя все рисунки и чертежи автора заготавливаем все элементы конструкции модели и склеиваем.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Я использую , в основном, универсальный, влагостойкий клей «КИН», который создан специально для склеивания потолочной плитки и изделий из пенопласта. Этот клей не разъедает пенопласт.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Процесс постройки всей модели подразумевает, что все, отдельные элементы и детали конструкции уже вырезаны.
Автор начинает работу с изготовления верхней части фюзеляжа.

В заготовке прорезаются канавки, под углом. Далее заготовка сгибается и склеивается клеем, а можно использовать термопистолет с горячим клеем, как это делает автор.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Склеенные детали фиксируются узким малярным скотчем, до полного высыхания. Не забывайте снимать кусочки малярного скотча с заготовки, иначе его будет трудно снять с детали.

Кромки заготовки фюзеляжа зачищаются и подгоняются под место установки.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72В подготовленные отверстия монтируются сервомашинки.
Прежде чем монтировать нижнюю деталь фюзеляжа, автор укрепляет несущую плоскость крыла карбоновым прутиком или трубочкой.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Вклеивается тубус- выходное сопло, куда будет вставляться импеллер.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Склеивается верхняя. носовая часть фюзеляжа.
Монтируется на место.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Вклеиваются вертикальные перегородочки под фасонные выступы на крыле.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Склеиваются сами фасонные выступы ми монтируются на место
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72В носовой, верхней части фюзеляжа делается люк для доступа к аккумулятору.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Склеивается нижняя . носовая часть фюзеляжа.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72В люке прорезаются отверстия для вентиляции.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Далее автор показывает варианты монтажа мотора с толкающим винтом.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Процесс изготовления блока моторамы понятен из фотографий и не требует пояснений.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Модель с вмонтированным мотором.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Автор обтянул верхнюю поверхность модели чёрным скотчем.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72
Видео полёта этой модели.
Первое видео модели на импеллере.

А это полёт с толкающим винтом.

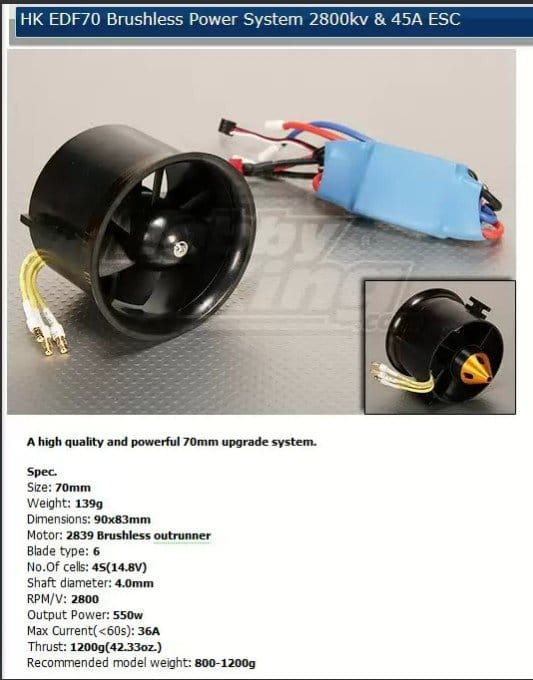

Импеллер для этой модели автор предлагает 60 или 70 мм.
Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Авиамодель на радиоуправлении EZ – Jets самолёта  Blackbird SR-72Если модель делается с толкающим винтом, то ставится мотор 2826/6 2200 и винт 7Х4 или 7 Х6 . Аккумулятор можно использовать 2200 mAh. 3S или 4S.

Вот и окончен мой рассказ об этой модели
Всего вам доброго, наилучшие пожелания успехов в постройке модели и удачных полётов.

До свидания, ваш Валерьян Самоделкин.
